Sistema centralizzato con scaldacqua autonomo dotato di PDC e Volano inerziale integrati. Il Kit Condominio è composto dalla Pompa di calore Climagea HP One per la climatizzazione centralizzata e dallo Scaldacqua Climagea Duplex per gli appartamenti.
Soluzione innovativa compatta che porta grandi vantaggi per l’installazione, il comfort e il risparmio energetico. Lo scaldacqua infatti include, oltre al bollitore per la produzione di ACS, un volano inerziale da 50 Litri. Il volano è regolato dalla PDC dell’impianto centralizzato e accumula energia termica nell’appartamento immediatamente disponibile per il riscaldamento o raffrescamento.
POMPA DI CALORE CLIMAGEA HP ONE
Pompa di calore con sistema di contabilizzazione dell’energia termica e telelettura dei consumi condominiali. La pompa di calore può essere implementata con una configurazione in cascata per ottenere potenze fino 180 kW. Taglie da 20 e 30 kW.
DATI TECNICI
Pompa di calore Climagea HP One 20 o 30 kW trifase.
Contatore termico/frigo di centrale.
Pompa di circolazione.
Temperatura di mandata fino a 50° C.
Funzionamento con aria esterna per riscaldamento, max -22° C. – Per raffrescamento, max 45° C.
Integrazione con eventuale impianto fotovoltaico.
Predisposta per configurazione in cascata con potenze fino a 180 kWh.
Per la configurazione in cascata è previsto il massimo adeguamento delle unità al variare del carico termico. Il lavoro è infatti automaticamente distribuito su più unità con la rotazione della sequenza di accensione.

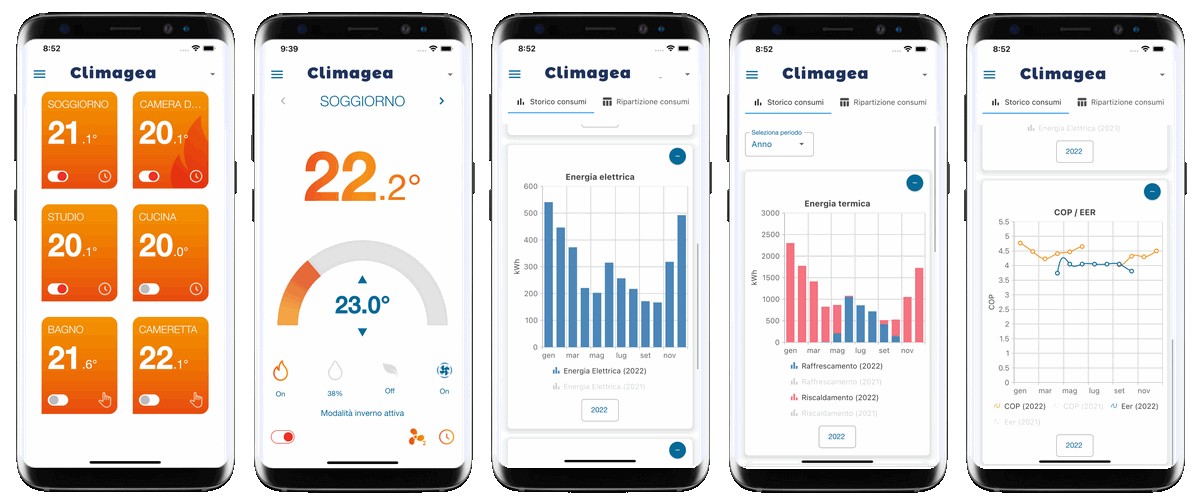

GESTIONE REMOTA DELLA POMPA DI CALORE
Sistema di gestione remota My.Climagea:
> Termoregolazione multizona con programmazione oraria;
> Contabilizzazione dei consumi con storico dei dati;
> Monitoraggio del COP e dell’EER;
> Controllo della PDC con sinottico dell’impianto per la manutenzione in tempo reale;
> Monitoraggio dei deltaT di ciascuna unità.
> Ricezione allarmi.

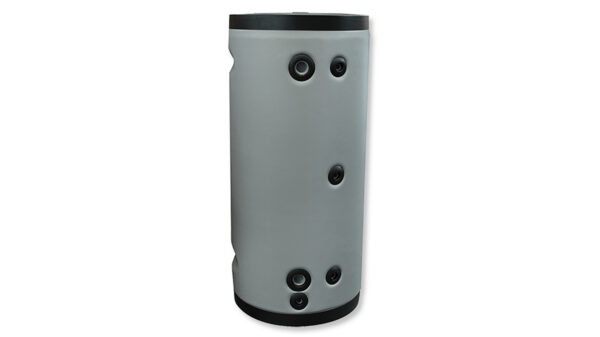

VOLANO INERZIALE
VOLANO INERZIALE
VOLANO INERZIALE
Classe energetica C.
Taglie: 200, 300 e 500 litri.

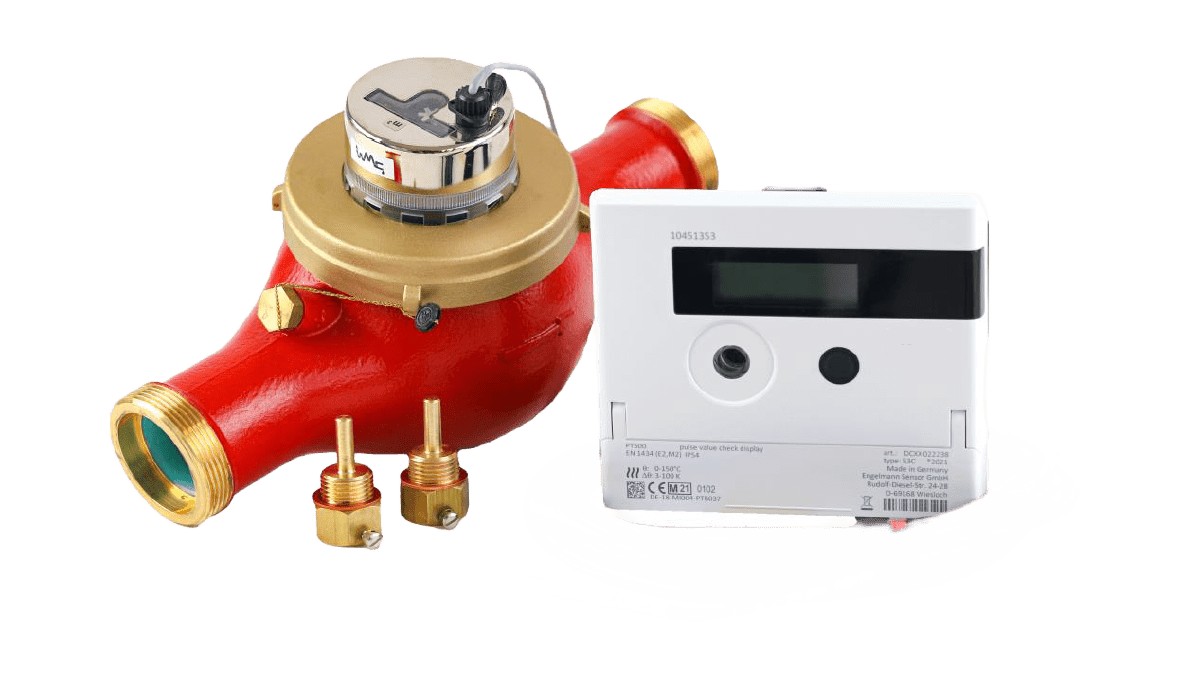

CONTACALORIE
CONTACALORIE
CONTACALORIE CALDO/FREDDO
Porta M-Bus

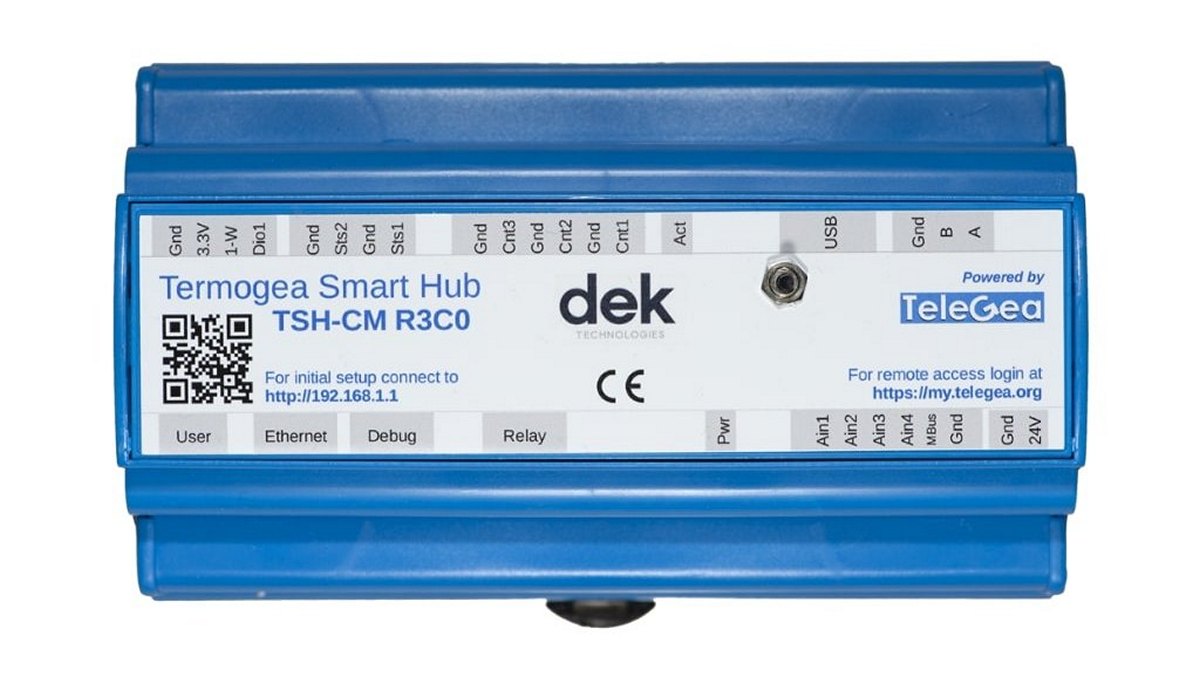

CENTRALINA TSH
CENTRALINA TSH
CENTRALINA TSH SMART HUB PER LA CONTABILIZZAZIONE DEI CONSUMI
Sistema di monitoraggio e contabilizzazione dei consumi energetici di riscaldmaento/raffrescamento per le singole unità abitative.
Dotato di interfaccia M-Bus per contatori di appartamento e di centrale.

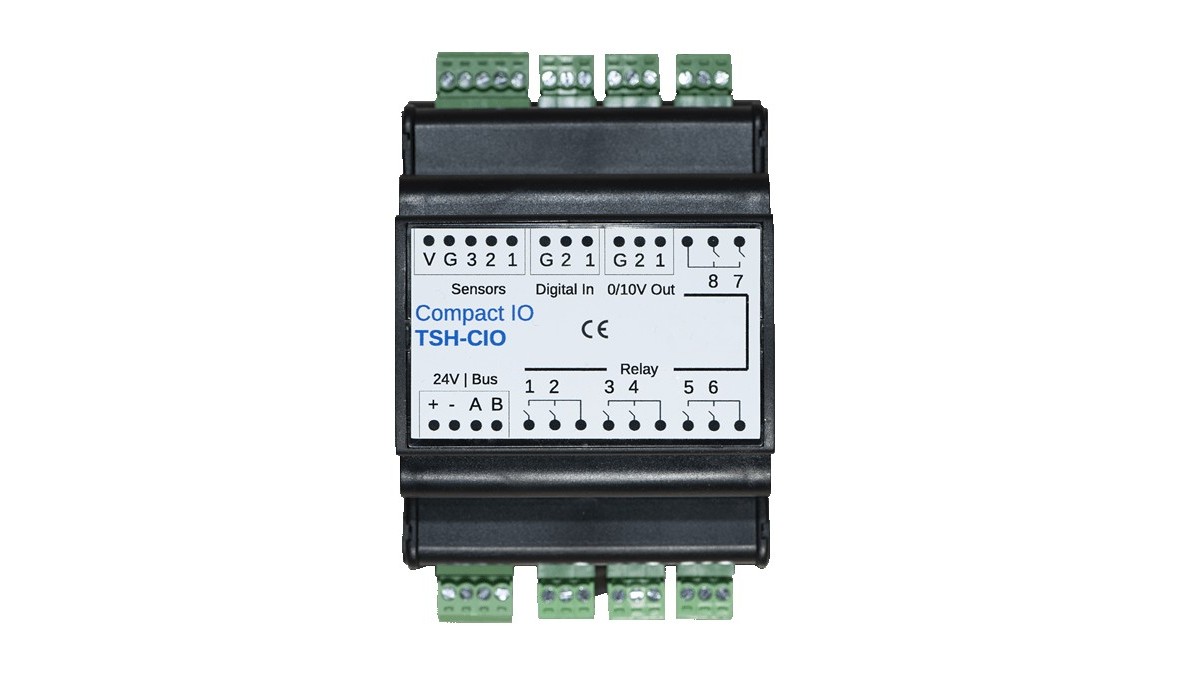

ESPANSIONE I/O
MODULO DI ESPANSIONE I/O
MODULO DI ESPANSIONE COMPACT I/O
Modulo 8 uscite relè con carico massimo di 16A – 2 uscite 0-10V – 3 input sonde T – 2 input digitali.
Intefaccia Modbus per il controllo e gestione fino a 8 terminali.
Attuatore con uscite relè 0-10V che si interfaccia con il regolatore TSH o TST attraverso il Modbus
Installazione su barra DIN.

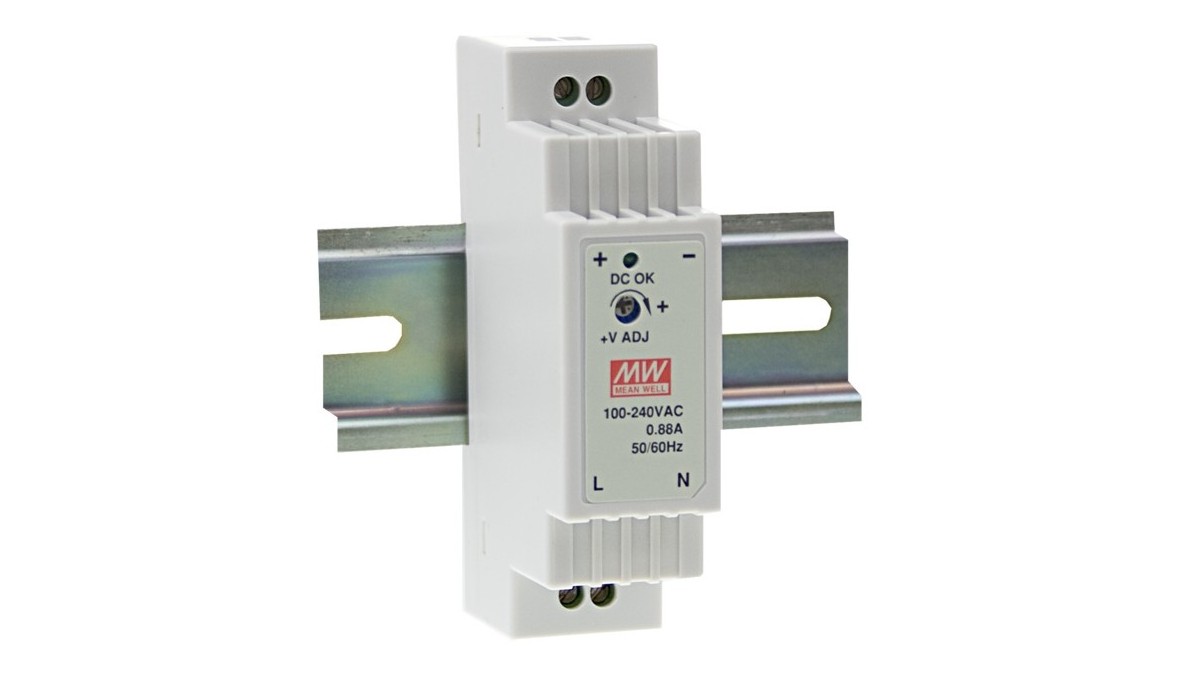

ALIMENTATORE
ALIMENTATORE DR-15-24
Alimentatore 24V. DC.
Installazione su barra DIN.
CODICE: PWR-24DC-15W
CONTA KW MONOFASE
CONTA KW MONOFASE
Misurazione dell’energia consumata dalla pompa di calore e monitoraggio della produzione fotovoltaica (vanno inseriti due contatori).
CODICE CONTA-KW MONOFASE: CNT-KWH
CODICE CONTA-KW MONOFASE CERTIFICATO MID: CNT-KWH-MID
CONTA KW TRIFASE
CONTA ENERGIA ELETTRICA TRIFASE
Misurazione dell’energia consumata dalla pompa di calore e monitoraggio della produzione fotovoltaica (vanno inseriti due contatori).
CODICE CONTA-KW TRIFASE: CNT-TRF
CODICE CONTA-KW TRIFASEN CERTIFICATO MID: CNT-TRF-MID

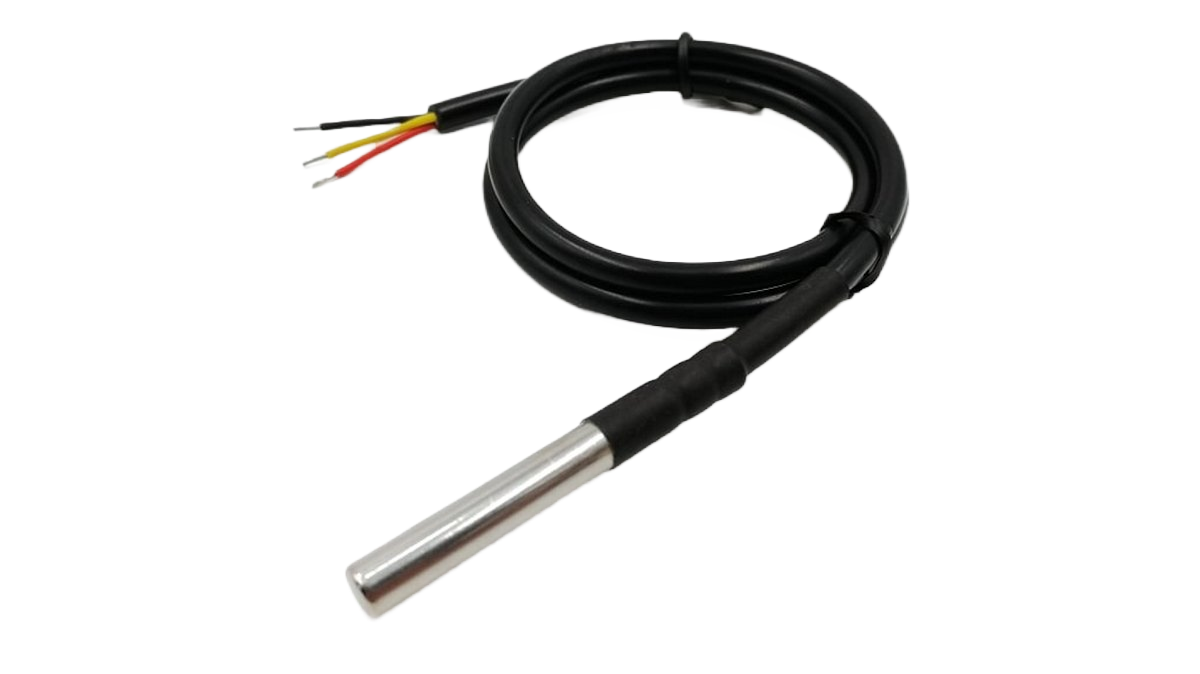

SONDA T
SONDA T PER POZZETTI 1 WIRE
Sensori di temperatura digitali per pozzetti e tubazioni.
Questi sensori sono in grado di effettuare misure di temperatura tra -55 e 125°C con una precisione di ± 0,5.
Ogni sensore è codificato con un indirizzo univoco a 64bit che permette l’utilizzo contemporaneo di più sensori sullo stesso bus di comunicazione.
CODICE: SND-POZ

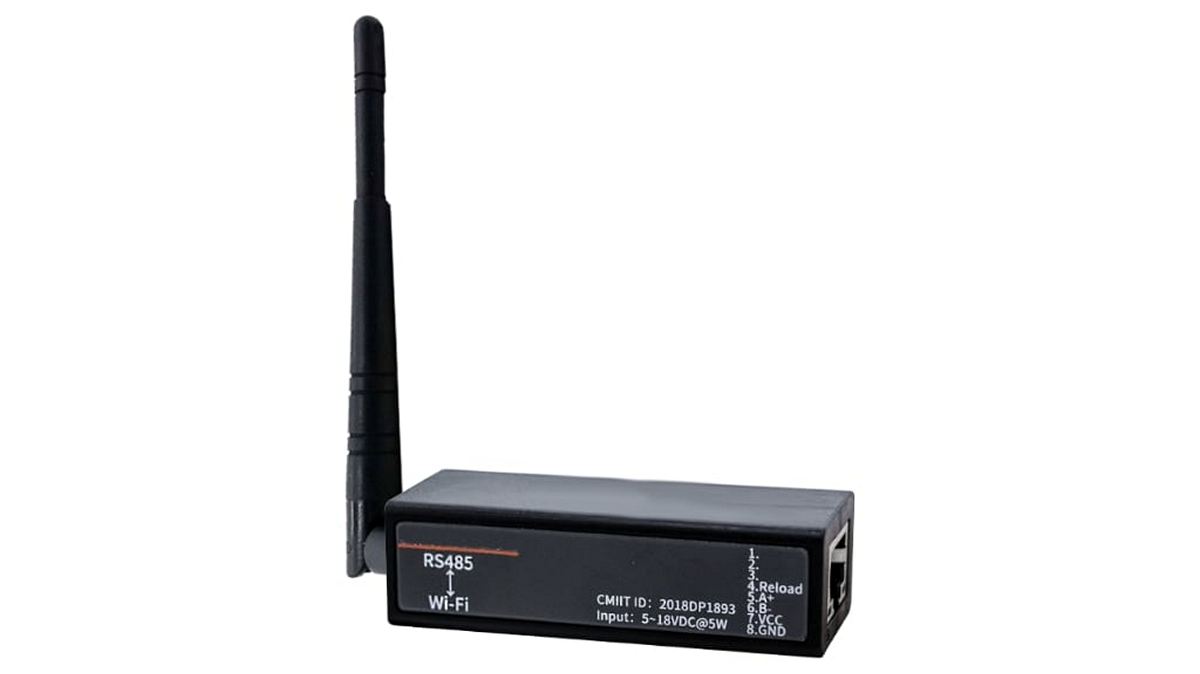

REMOTE WIFI MODULE
REMOTE WIFI MODULE
Modulo per accedere in locale e da remoto a qualsiasi macchina con interfaccia Modbus. L’accesso può avvenire tramite APP da Smartphone e Tablet o tramite interfaccia web da PC.
Il sistema offre 3 modalità di connessione in locale e remoto che sono “trasparenti” per l’utente:
Locale diretto tramite connessione alla rete wifi del modulo.
Locale tramite connessione alla rete wifi del router.
Remoto tramite rete mobile.
CODICE: REM-WIFI

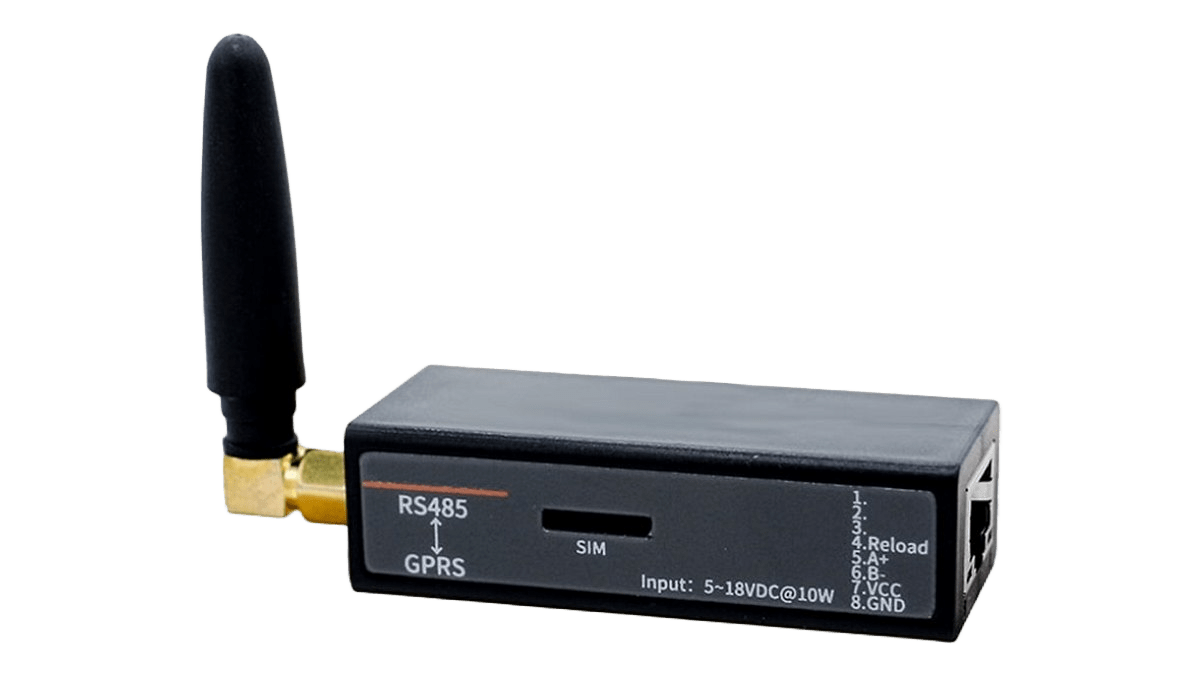

REMOTE GSM MODULE
REMOTE GSM MODULE
Modulo per accedere in locale e da remoto a qualsiasi centrale termica tramite APP da Smartphone e Tablet o tramite interfaccia web da PC.
Il sistema offre 3 modalità di connessione locale e in remoto che sono “trasparenti” per l’utente:
Locale diretto tramite connessione alla rete wifi del modulo.
Locale tramite connessione alla rete wifi del router (se presente).
Remoto tramite rete mobile.
CODICE: REM-GSM
| KIT PDC CLIMAGEA HP ONE | CODICE |
|---|---|
| Climagea HP One 20 kW | HPONE20C |
| Climagea HP One 30 kW | HPONE30C |
| Volano inerziale 200 litri | BT200C |
| Volano inerziale 300 litri | BT300C |
| Volano inerziale 500 litri | BT500C |
| Conta calorie | Con-Split-XX-CF-EN |
| Centralina TSH | TSH-M |
| Modulo I/O | CIO |
| ACCESSORI | CODICE |
|---|---|
| Alimentatore 24V. DC con installazione su barra DIN. | PWR-24DC-15W |
| Conta kW Monofase | CNT-KWH |
| Conta kW Monofase certificato MID | CNT-KWH-MID |
| Conta kW Trifase | CNT-TRF |
| Conta kW Trifase certificato MID | CNT-TRF-MID |
| Sonda T per pozzetti 1 wire | SND-POZ |
| Remote WiFi Module | REM-WIFI |
| Remote GSM Module | REM-GSM |
DOCUMENTAZIONE PDC CLIMAGEA HP ONE
Per richiedere il listocatalogo inserisci i tuoi recapiti. Sarai contattato al più presto.
DOCUMENTAZIONE COMPONENTI
SCALDACQUA CLIMAGEA DUPLEX DUP200VT50 PER L’APPARTAMENTO
Lo scaldacqua con pompa di calore e volano inerziale da 50 Litri integrati è la soluzione Climagea compatta per il risparmio energetico e il confort. Il sistema permette al tempo stesso la produzione autonoma di ACS per ogni appartamento e la rapida propagazione negli ambienti del riscaldamento o del raffrescamento. Il volano inerziale regolato dalla PDC dell’impianto centralizzato permette infatti l’accumulo di energia termica nell’appartamento. Inoltre la compattezza del sistema garantisce una facile e rapida installazione.
DATI TECNICI
Scaldacqua Climagea Duplex DUP200vt50 da 200 litri con pompa di calore integrata di classe A.
Bollitore in acciaio Duplex 2205 anticorrosione che non prevede l’uso di anodi sacrificali.
Volano inerziale da 50 litri integrato, necessario per aumentare il litraggio lato primario con accumulo di energia termica nei pressi dell’utilizzatore.
Predisposto per essere integrato con eventuale impianto fotovoltaico.
Facile e rapida installazione.
Interfaccia Modbus per controllo remoto.

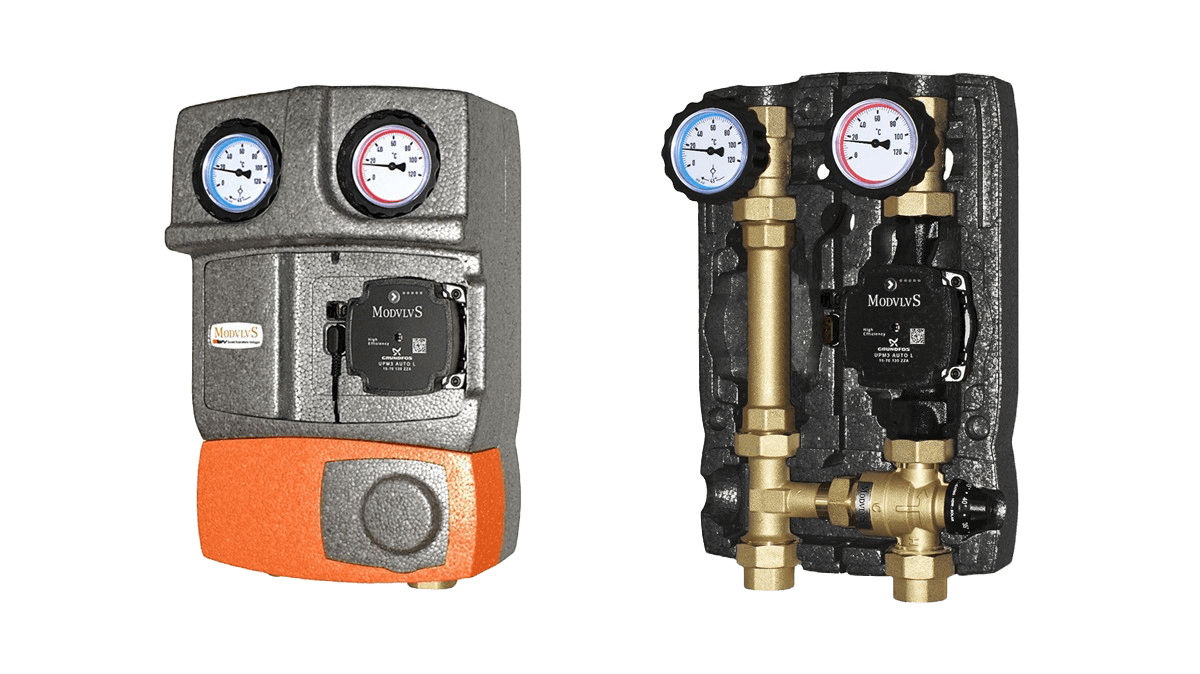

GRUPPO DI RILANCIO CON CIRCOLATORE E CONTABILIZZATORE DI ENERGIA
Modulo idraulico diretto a 2 vie per circolatori DN20 3/4” (130 mm).
Box di isolamento in EPP (180x302x142 mm).
Termometri con scala 0°÷120°C.
Valvola di non ritorno integrata 20 mbar escludibile.
Interasse 90 mm.
PN 10, temperatura massima 110°C (gruppo senza circolatore).
Per potenze fino a 35 kW (con Δt 20 K).
Connessione al collettore: codolo girevole 3/4” Maschio.
Connessione verso l’utenza: 3/4” Femmina.
| PRODOTTO | CODICE |
|---|---|
| Scaldacqua | DUP20050 |
| Gruppo di rilancio con circolatore | DIRENERGYC |
| Contacalorie caldo/freddo DN20 | Con-Comp-20-CF-EN-AC |
Per richiedere il listocatalogo inserisci i tuoi recapiti. Sarai contattato al più presto.
