KIT COMPACT
Soluzione compatta composta da unità esterna con Pompa di calore Climagea HP Compact e Scaldacqua Climagea Duplex DUP20050 con pompa di calore integrata. La doppia pompa di calore garantisce la massima affidabilità ed efficienza. La posa in opera è rapida perché non si installano valvole a 3 vie. Il bollitore dello scaldaacqua è da 200 litri in Acciaio Duplex 2205 esente da fenomeni di corrosione. Non sono necessari anodi sacrificali. Generatore e Scaldacqua danno diritto a un doppio incentivo Conto Termico. Taglie PDC: 6 kW e 8 kW monofase – 12 kW e 14 kW monofase o trifase.
IL KIT INCLUDE
Pompa di calore Climagea HP Compact R32 per riscaldamento e raffrescamento
Scaldacqua a pompa di calore Climagea Duplex DUP20050 da 200 litri.
Bollitore in acciaio Duplex 2205.
Accumulo inerziale da 50 litri.
Sistema di controllo remoto integrato My.Climagea.
La messa in esercizio dell’impianto e del sistema di termoregolazione/building management è ad opera del nostro CAT autorizzato.
CARATTERISTICHE
Doppia pompa di calore.
Sistema a doppia pompa di calore per garantire la massima affidabilità ed efficienza energetica. Infatti le funzioni di climatizzazione estate/inverno e la produzione di ACS utilizzano due generatori separati.
Controllo remoto.
Controllo remoto in cloud della pompa di calore, dei parametri di comfort e dei consumi energetici. Il monitoraggio remoto della PDC consente di intervenire rapidamente nella diagnosi e risoluzione dei problemi.
Circuito frigorifero ermeticamente sigillato.
Le unità ermeticamente sigillate sono esentate dalla comunicazione alla banca telematica nazionale FGAS da parte del rivenditore.
Installazione
Il sistema preassemblato consente una facile e rapida posa in opera.
Doppio incentivo Conto termico
Doppio incentivo con la sostituzione del generatore per riscaldamento/rafrescamento e dello scaldacqua a pompa di calore.

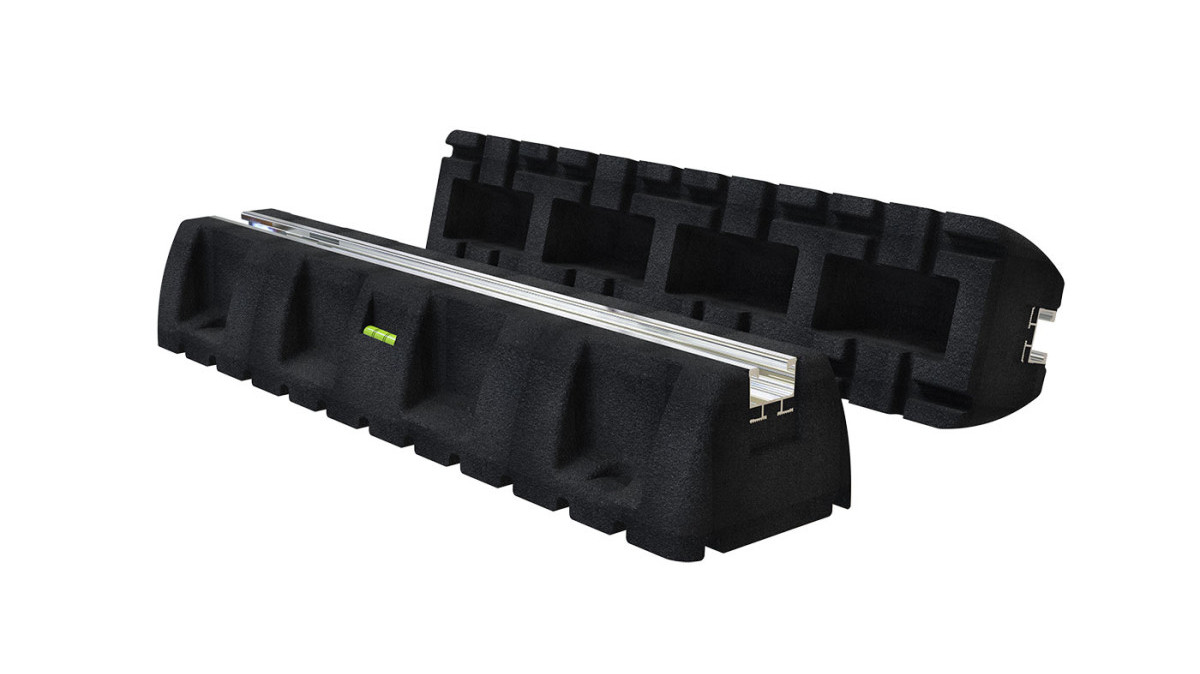

ANTIVIBRAZIONE
ANTIVIBRAZIONI POMPA DI CALORE
Base sagomata in gomma riciclata.
Vite M8 testa a martello o attacco femmina M8.
Dado esagonale M8.
Bolla metrica predisposta.
CODICE: SUM600LC

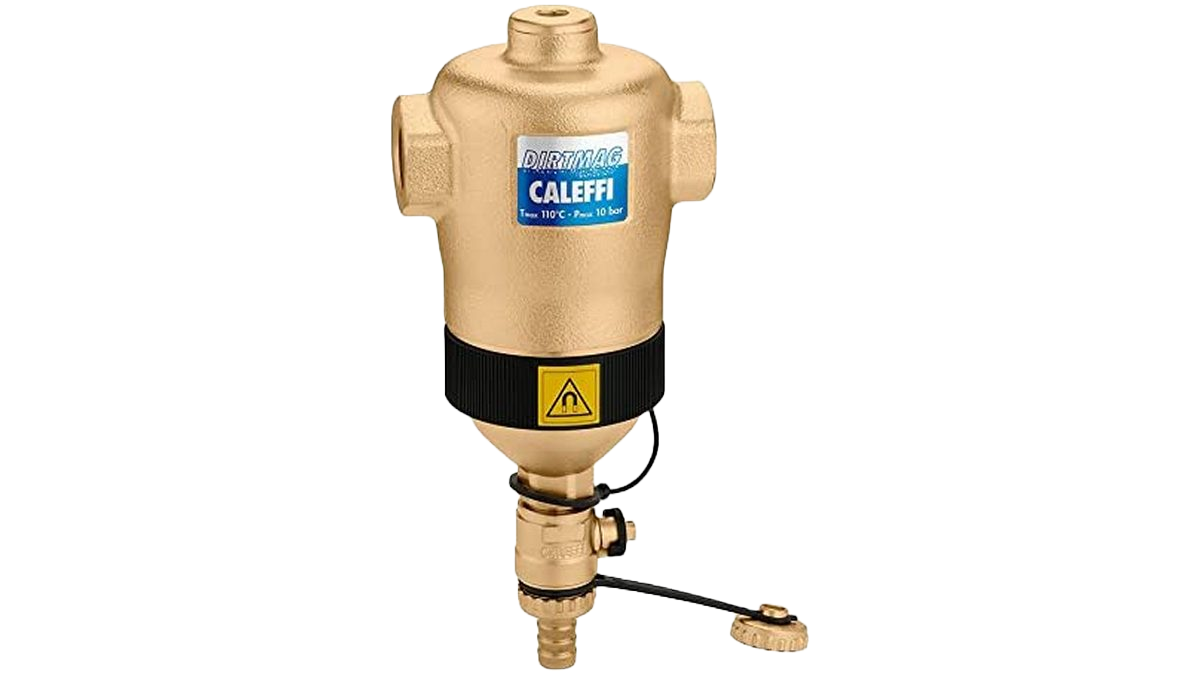

DEFANGATORE
DEFANGATORE MAGNETICO 1-1/4″
Corpo in ottone.
Attacchi filettati femmina.
Rubinetto di scarico con portagomma.
Attacco superiore con tappo.
Pmax d’esercizio: 10 bar.
Campo di temperatura: 0÷110°C.
Capacità di separazione particelle: fino a 5 µm.
CODICE: DEFMAG114C

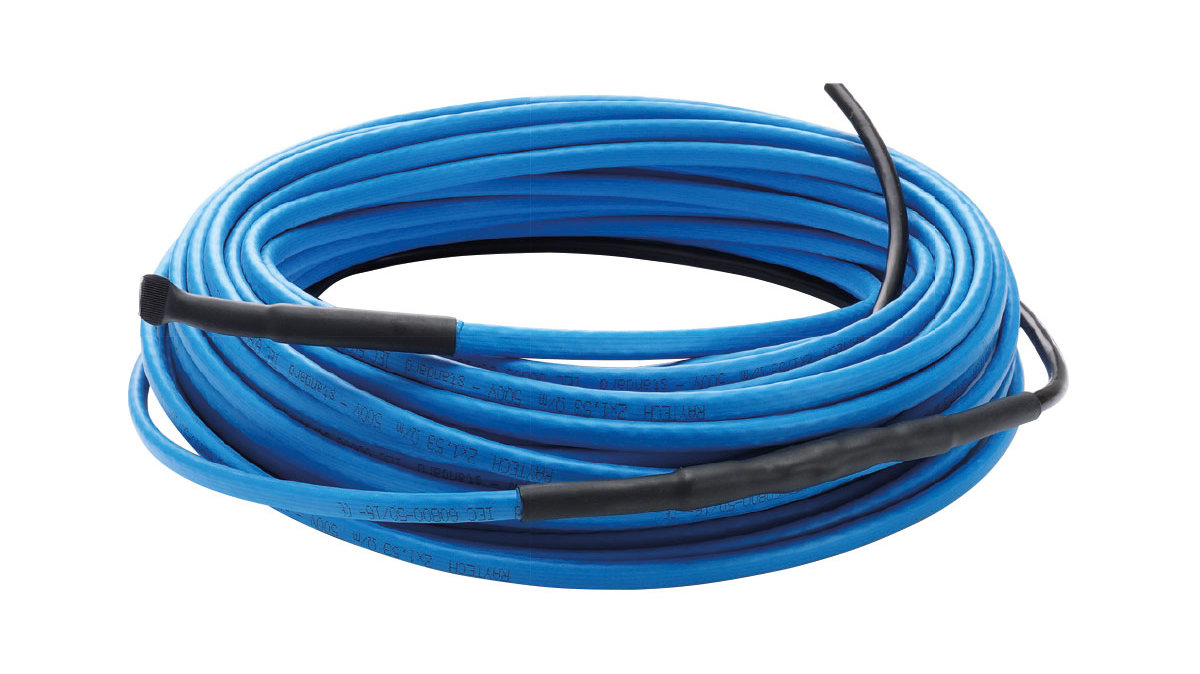

CAVO SCALDANTE
CAVO SCALDANTE PER BACINELLA RACCOLTA CONDENSA
Gestito dala pompa di calore.
Lunghezza 3 metri
CODICE: CAVOSCALD

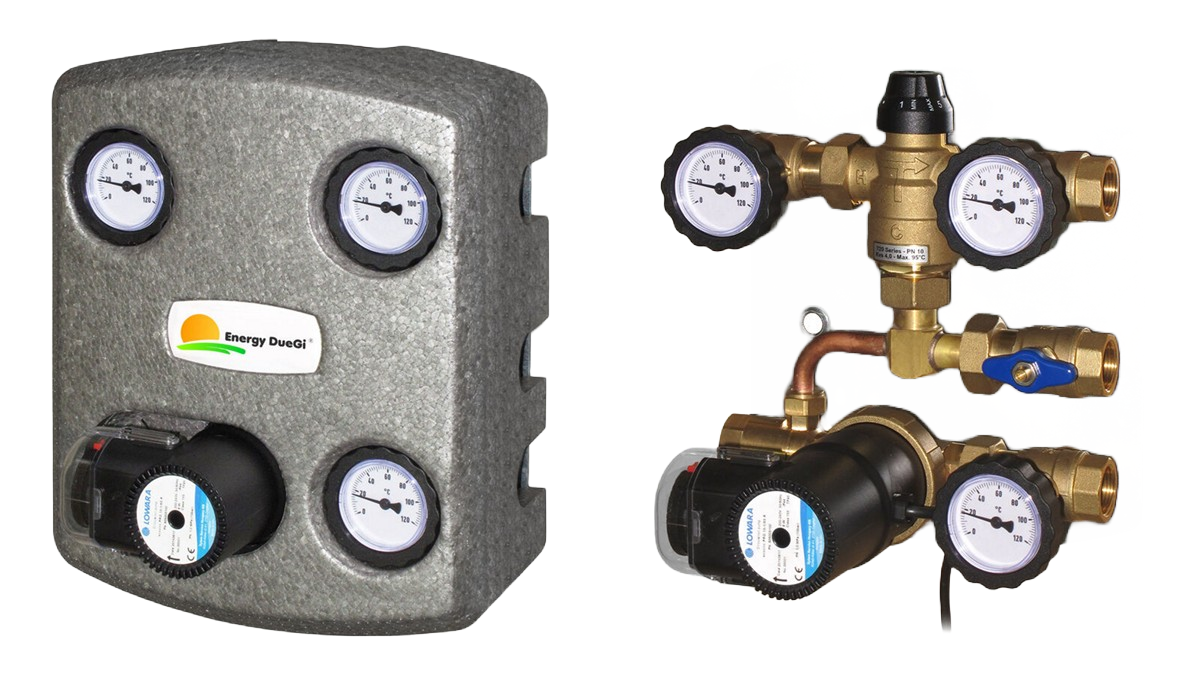

KIT RICIRCOLO
KITI RICIRCOLO PER SCALDACQUA
Il Kit non impatta sulla stratificazione del bollitore. Consente pertanto di bypassare completamente l’accumulo sanitario quando l’anello del ricircolo è a temperatura. In questo modo si evitano inutili accensioni della pompa di calore.
Miscelatore termostatico antiscottatura regolabile da 35°C a 60°C.
Circolatore ad alta efficienza con termostato regolabile tra 20 e 70°C.
Termometri con scala 0÷120 °C.
Pressione max. statica 10 bar (PN 10); dinamica 5 bar.
Connessioni: 3/4” Femmina.
CODICE: KITRICMIXC

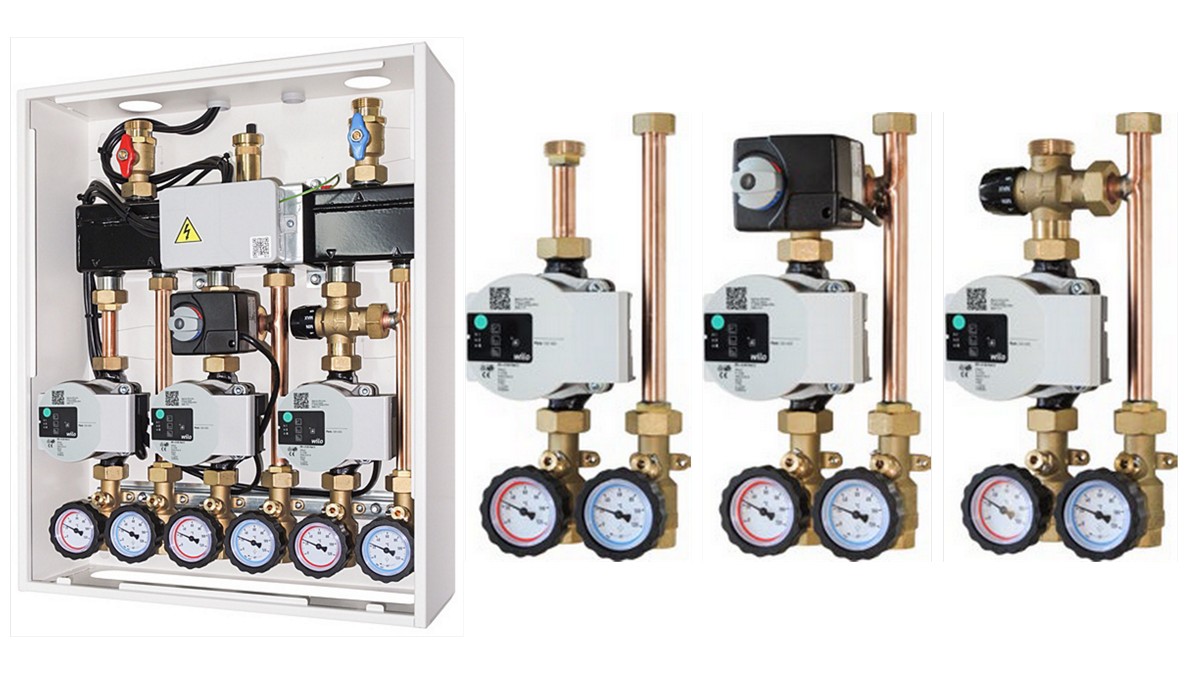

KIT COLLETTORE
KIT COLLETTORE COIBENTATO FINO A TRE ZONE
Cassetta di distribuzione modulare multizona per pompe di calore con collettore. La costruzione estremamente compatta consente di connettere idraulicamente fino a tre circuiti in soli 450 mm di larghezza utile.
Valvola di sfiato aria e camera di disaerazione.
Scatola di derivazione IP55 per facilitare i cablaggi elettrici.
Installazione a muro, ad incasso e all’interno di un’armadiatura pensile.
Verniciatura a polvere colore bianco RAL 9010.
Portata massima nel circuito primario fino a 2 m³/h.
Connessioni circuito primario: 1” maschio; interasse 270 mm.
Dimensioni: (LxPxH) 450x160x550 mm.
Isolamento interno in EPP.
Perdita di carico collettore: 0,3 mH2O alla portata di 1500 l/h su ogni circuito.
E’ possibile collegare da uno a tre collettori a seconda delle necessità.
CODICE: COLLISOC
Kit in cassetta con collettore e coibentazione fino a tre zone.
CODICE: DIR6MTC
Gruppo di rilancio diretto con circolatore 6 mt.
CODICE: MIX0106MTC
Gruppo miscelato motorizzato con circolatore 6 mt.
CODICE: FIX6MTC
Gruppo miscelato punto fisso con circolatore 6 mt.

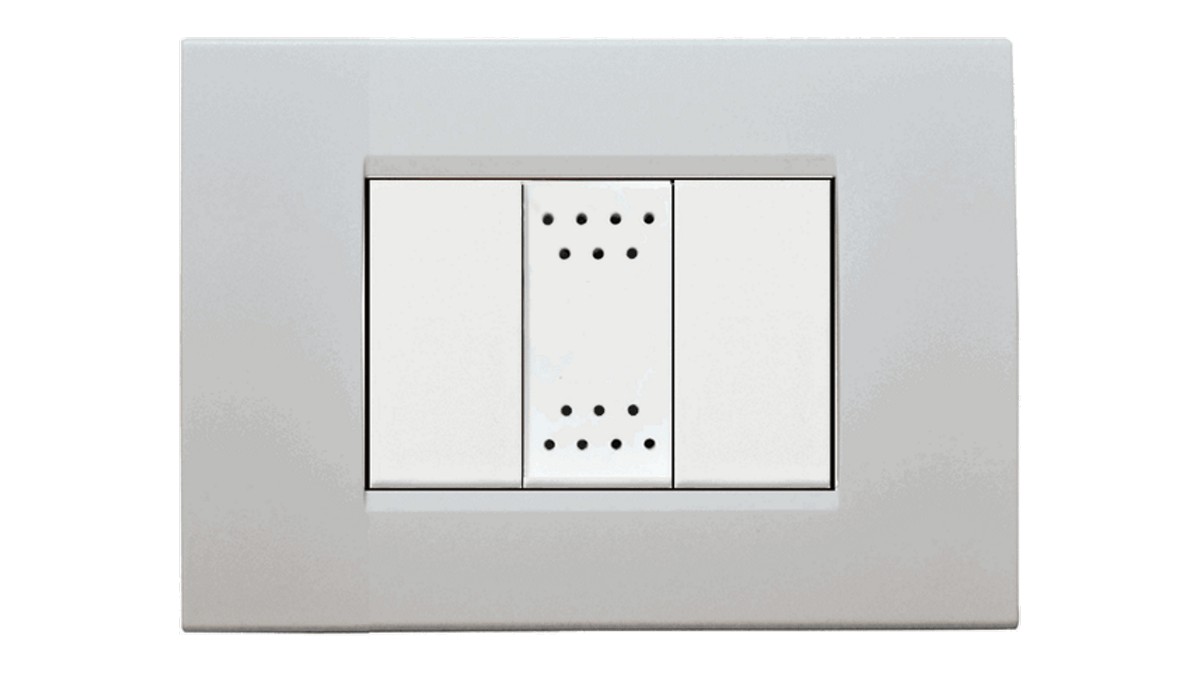

SONDA AMBIENTE
SONDA TEMPERATURA UMIDITA’
Sensore attivo a microprocessore per la misura della temperatura ambiente e dell’umidità relativa.
Le sonde ambiente di temperatura e umidità sono compatibili con le principali serie civili da incasso.
Ogni sensore è codificato con un indirizzo che permette l’utilizzo contemporaneo di più sensori sullo stesso bus di comunicazione (Modbus RTU). Queste sonde sono collegate alla centralina TSH o alla centralina TST attraverso l’interfaccia Modbus.
CODICE: SND-TH
Per Sensore T/H, Modbus, ad incasso 503.
CODICE: COP
per Copriforo forato delle serie civili presenti sul mercato.

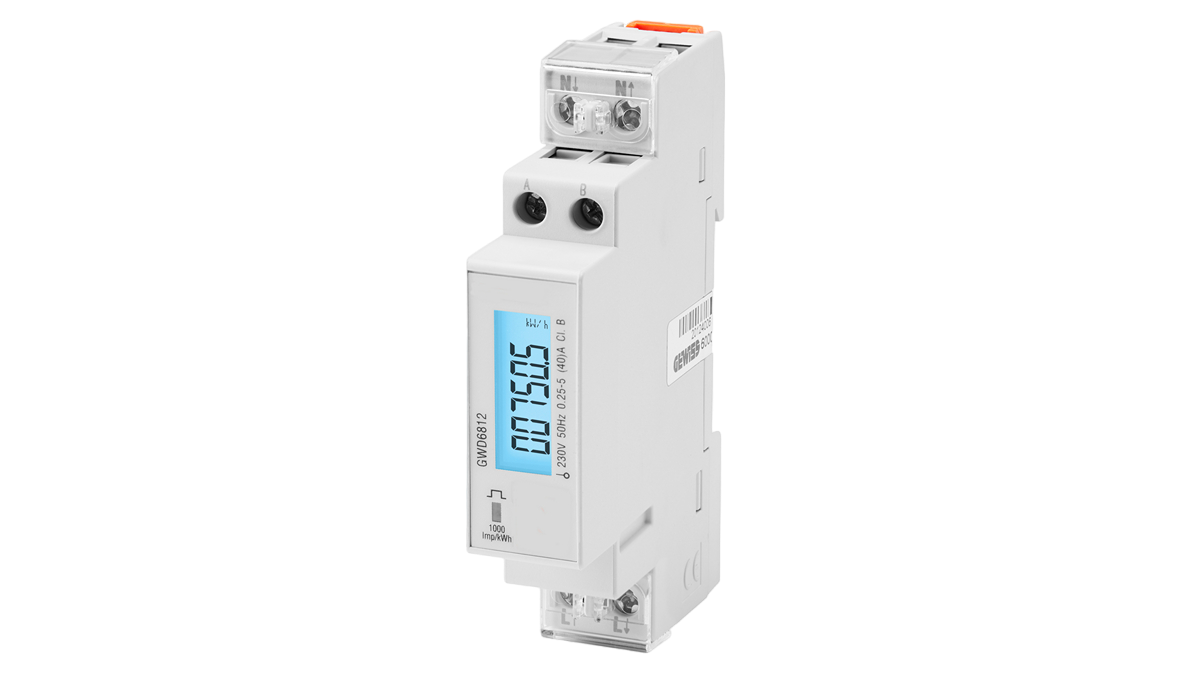

CONTA KW MONOFASE
CONTA KW MONOFASE
Misurazione dell’energia consumata dalla pompa di calore e monitoraggio della produzione fotovoltaica (vanno inseriti due contatori).
Disponibile con e senza certificazione MID.
CODICE CONTA-KW MONOFASE: CNT-KWH
CODICE CONTA-KW MONOFASE CERTIFICATO MID: CNT-KWH-MID

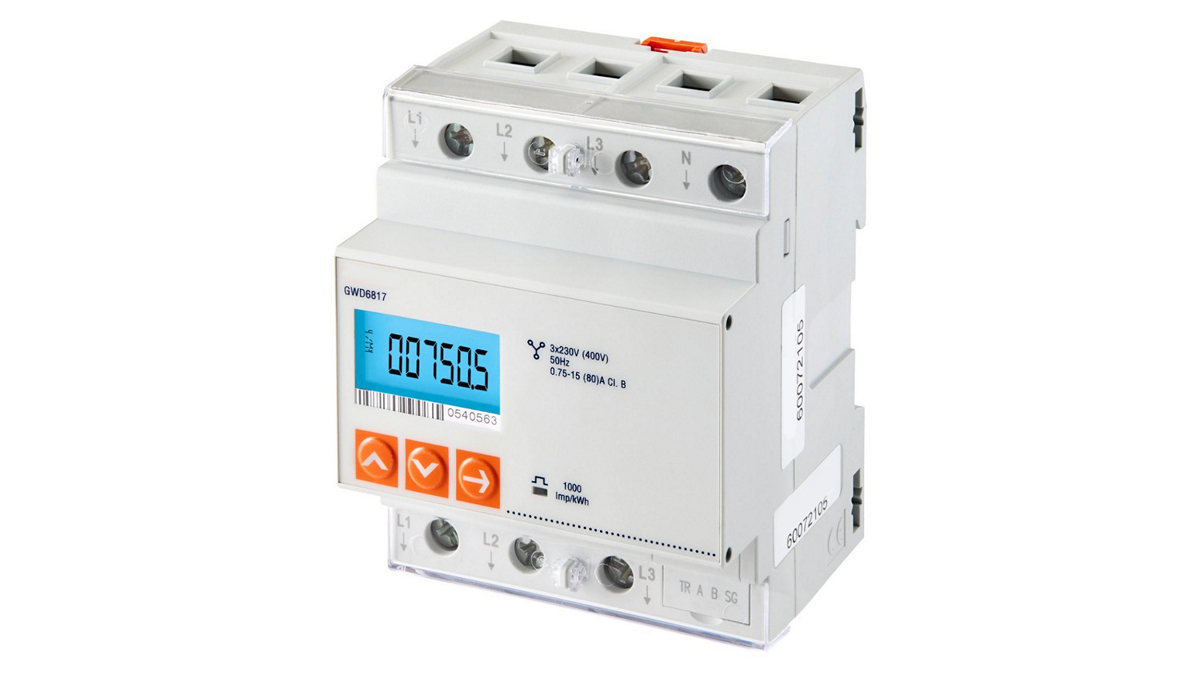

CONTA KW TRIFASE
CONTA ENERGIA ELETTRICA TRIFASE
Misurazione dell’energia consumata dalla pompa di calore e monitoraggio della produzione fotovoltaica (vanno inseriti due contatori).
Disponibile con e senza certificazione MID.
CODICE CONTA-KW TRIFASE: CNT-TRF
CODICE CONTA-KW TRIFASEN CERTIFICATO MID: CNT-TRF-MID

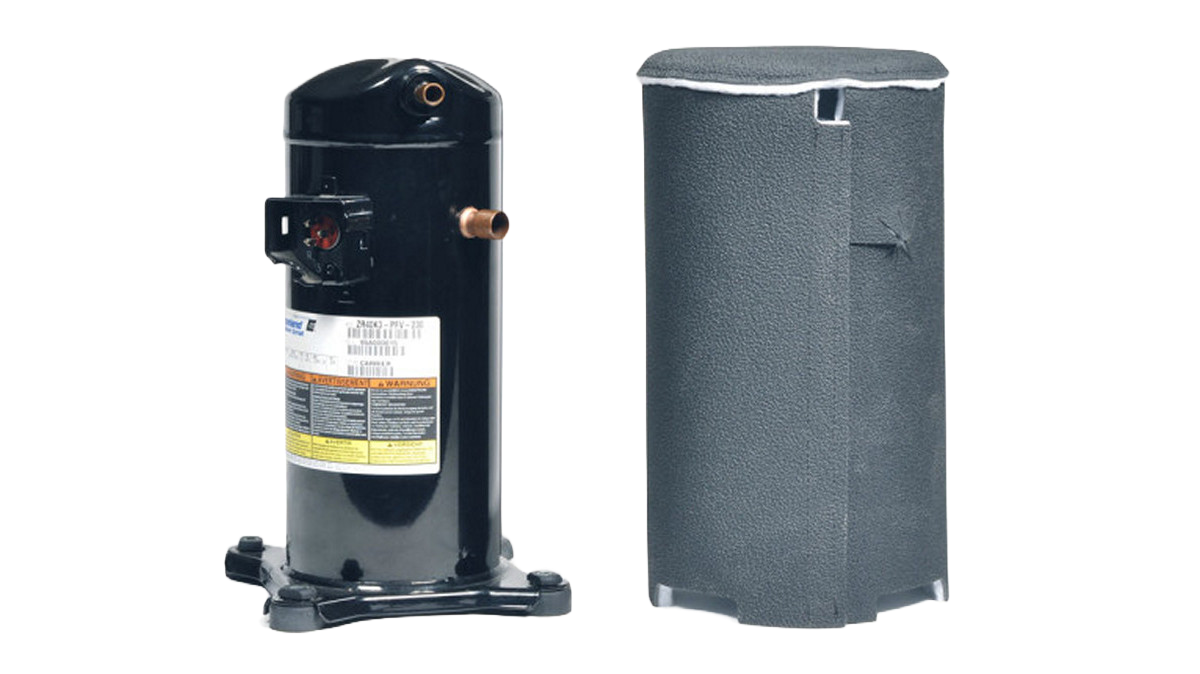

INSONORIZZAZIONE
INSONORIZZAZIONE COMPRESSORE
Kit Incluso in tutte le pompe di calore. Abbattimento acustico 3 dBA.
CODICE: KITSILCOMPC

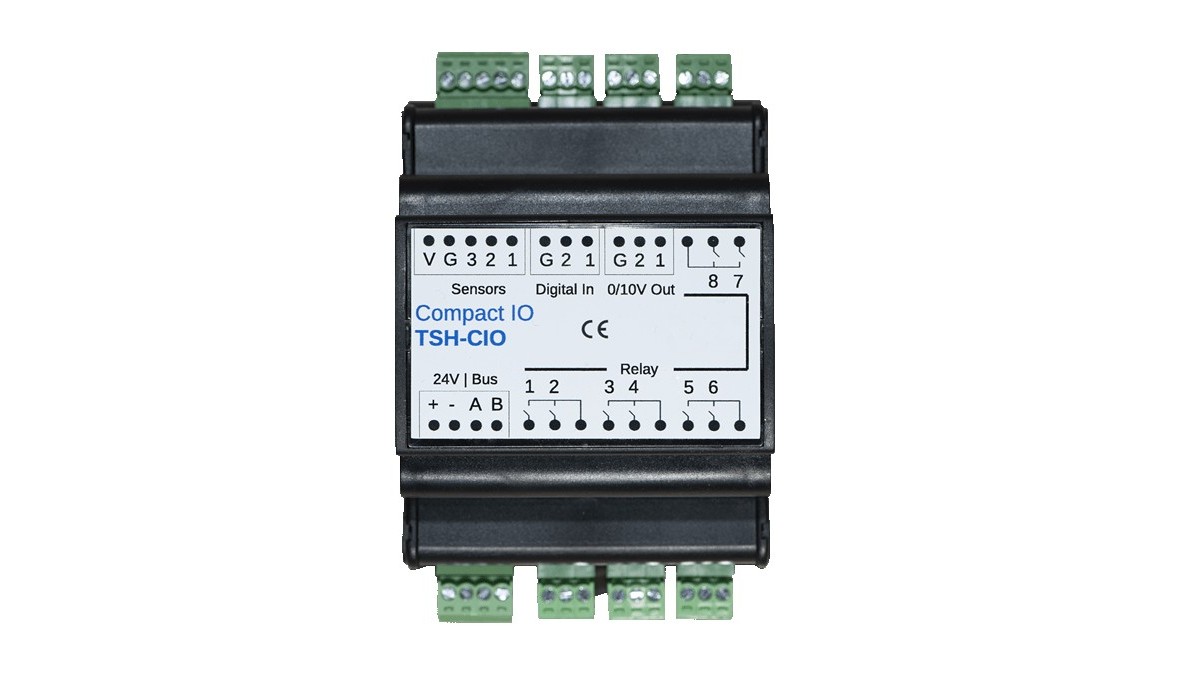

ESPANSIONE I/O
MODULO DI ESPANSIONE COMPACT I/O
Modulo 8 uscite relè – 2 uscite 0-10V – 3 input sonde T – 2 input digitali.
Modulo di estensione Modbus per controllo e gestione fino a 8 terminali.
Attuatore con uscite relè 0-10V che si interfaccia con il regolatore TSH o TST attraverso il Modbus.
Alle uscite relè possono essere collegate utenze fino ad un carico massimo di 16 A.
Installazione su barra DIN.
CODICE: CIO

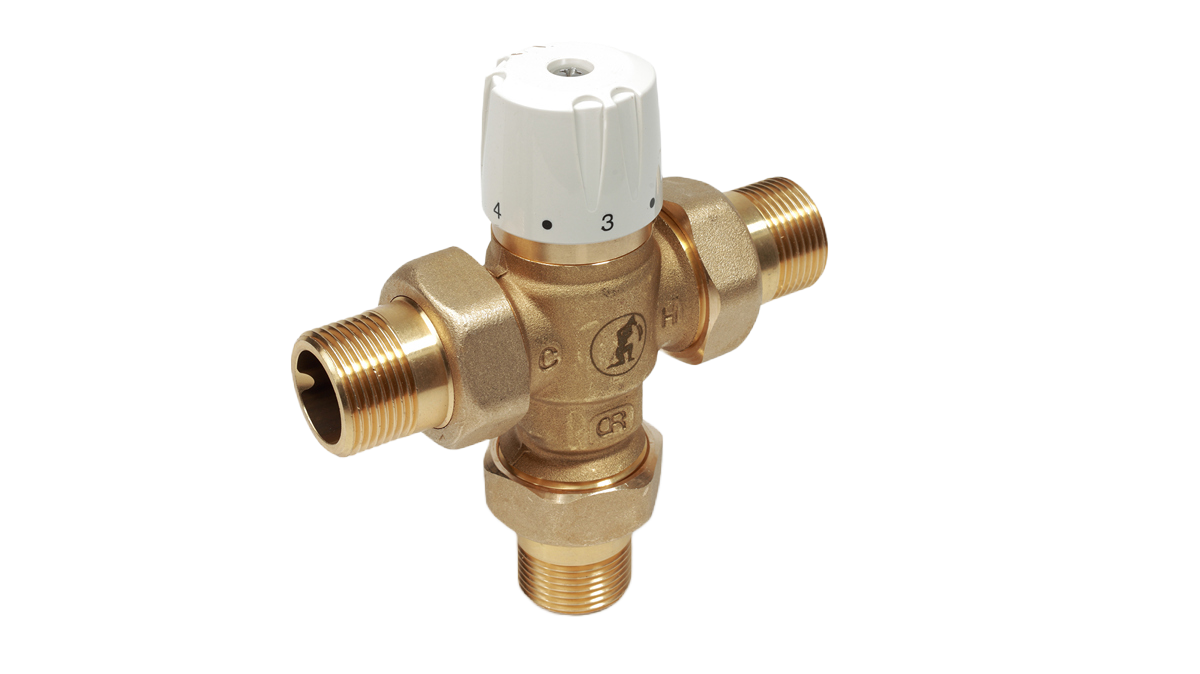

MISCELATORE
MISCELATORE TERMOSATICO
Miscelatore termostatico antiscottatura per impianti solari. Attacchi filettati maschio a bocchettone. Da utilizzare se non si usa il kit integrato di ricircolo con valvola miscelatrice. Valvole di non ritorno per alta temperature dei filtri inseriti nei raccordi agli ingressi dell’acqua calda e fredda. Corpo e raccordi in lega di ottone antidezincificazione. Controllo della temperatura inviata all’utenza regolabile con manopola da 30°C a 65°C.
Pressione massima statica 10 bar (PN 10) – Dinamica 5 bar.
Massimo rapporto fra le pressioni 2:1.
Temperatura max. ingresso: continua 100°C; (breve periodo: 120°C per 20 s).
Precisione ± 2°C.
Connessioni: 3/4” Femmina.
CODICE: MIXTERMSOLC

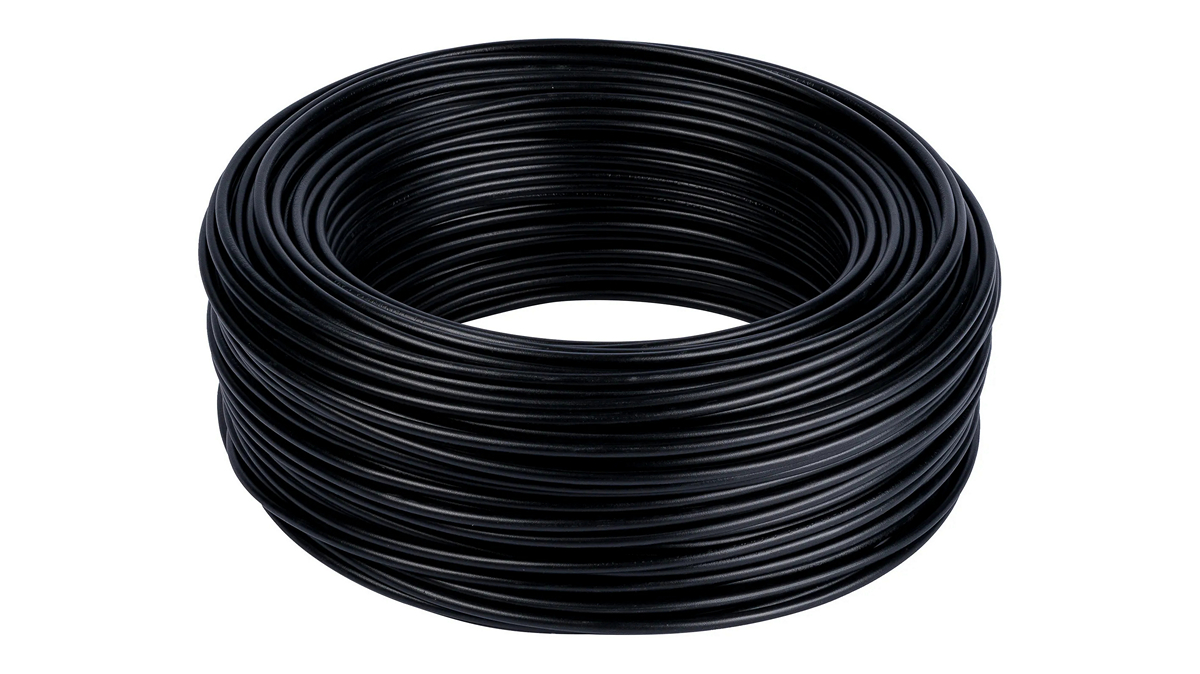

CAVO MODBUS
CAVO MODBUS
Cavo specificatamente pensato per realizzare connessioni Modbus fra i vari elementi del sistema di termoregolazione e building automation.
Disponibile in bobine da 100 metri.
CODICE: BUS-CABLET
| KIT COMPACT | CODICE |
|---|---|
| Kit Compact 6 kW Monofase | HPC6M-DUP20050-BC |
| Kit Compact 8 kW Monofase | HPC8M-DUP20050-BC |
| Kit Compact 12 kW Monofase | HPC12M-DUP20050-BC |
| Kit Compact 12 kW Trifase | HPC12T-DUP20050-BC |
| Kit Compact 14 kW Monofase | HPC14M-DUP20050-BC |
| Kit Compact 14 kW Trifase | HPC14T-DUP20050-BC |
| ACCESSORI | CODICE |
|---|---|
| Antivibrazione pompa di calore | SUM600LC |
| Defangatore magnetico 1-1/4″ | DEFMAG114C |
| Cavo scaldante per bacinella raccolta condensa | CAVOSCALD |
| Kit Ricircolo per scaldacqua | KITRICMIXC |
| Kit collettore coibentato fino a tre zone: | COLLISOC |
| > Gruppo di rilancio diretto con circolatore 6 mt. | DIR6MTC |
| > Gruppo miscelato motorizzato con circolatore 6 mt. | MIX0106MTC |
| > Gruppo miscelato punto fisso con circolatore 6 mt. | FIX6MTC |
| Sonda temperature e umidità - Sensore T/H, Modbus, ad incasso 503. | SND-TH |
| > Copriforo forato delle serie civili presenti sul mercato. | COP |
| Conta kW monofase | CNT-KWH |
| Conta kW monofase certificato MID | CNT-KWH-MID |
| Conta kW trifase | CNT-TRF |
| Conta kW trifase certificato MID | NT-TRF-MID |
| Insonorizzazione compressore | KITSILCOMPC |
| Modulo espansione Compact I/O | CIO |
| Miscelatore termostatico | MIXTERMSOLC |
| CAVO MODBUS | BUS-CABLET |
DOCUMENTAZIONE KIT COMPACT
Per richiedere il listocatalogo inserisci i tuoi recapiti. Sarai contattato al più presto.
DOCUMENTAZIONE ACCESSORI
Per richiedere il listocatalogo inserisci i tuoi recapiti. Sarai contattato al più presto.
* Gli importi Contributo Conto Termico qui esposti sono indicativi e non hanno forza contrattuale.
Doppio incentivo Conto termico: Pompa di calore + Scaldacqua a pompa di calore
6 kW
8 kW
12 kW monofase e trifase
14 kW monofase e trifase
KIT COMPACT SOLAR
Il Kit Compact Solar consente un maggior risparmio energetico dovuto all’uso del solare termico per la produzione di ACS.
Con questa soluzione è possibile usufruire di tre Incentivi Conto termico. Possiamo infatti tenere conto della sostituzione del generatore per la climatizzazione, dello scaldacqua e dell’uso del solare termico.
IL KIT COMPACT SOLAR INCLUDE
Stesse componenti e Accessori del Kit Compact più i dispositivi per il solare termico:
Un pannello solare 2,5 mq comprensivo di raccordi e staffaggi per tetto piano o inclinato.
Stazione solare con centralina precablata.
Set Vaso Espansione 8 litri con staffa.
CARATTERISTICHE
Alle caratteristiche del Kit Conpact si aggiungono:
Maggiore risparmio energetico
Un ulteriore risparmio sui costi energetici con l’uso del solare termico per la produzione di acqua calda sanitaria.
Triplo incentivo conto termico
Con la sostituzione del generatore, dello scaldabagno e con l’istallazione del solare termico si può usufruire di tre incentivi in Conto termico.
| KIT COMPACT SOLAR | CODICE TETTO PIANO | CODICE TETTO INCLINATO |
|---|---|---|
| Kit Compact Solar 6 kW Monofase | HPCS6M-DUP20050-B-TPC | HPCS6M-DUP20050-B-TIC |
| Kit Compact Solar 8 kW Monofase | HPCS8M-DUP20050-B-TPC | HPCS8M-DUP20050-B-TIC |
| Kit Compact Solar 12 kW Monofase | HPCS12M-DUP20050-B-TPC | HPCS12M-DUP20050-B-TIC |
| Kit Compact Solar 12 kW Trifase | HPCS12T-DUP20050-B-TPC | HPCS12T-DUP20050-B-TIC |
| Kit Compact Solar 14 kW Monofase | HPCS14M-DUP20050-B-TPC | HPCS14M-DUP20050-B-TIC |
| Kit Compact Solar 14 kW Trifase | HPCS14T-DUP20050-B-TPC | HPCS14T-DUP20050-B-TIC |
Per richiedere il listocatalogo inserisci i tuoi recapiti. Sarai contattato al più presto.
* Gli importi Contributo Conto Termico qui esposti sono indicativi e non hanno forza contrattuale.
Triplo incentivo Conto termico: Pompa di calore + Scaldacqua a pompa di calore + Solare termico
6 kW
8 kW
12 kW monofase e trifase
14 kW monofase e trifase
