IMPIANTO TERMICO A POMPA DI CALORE PER CONDOMINIO

FORNITURA DI ACQUA CALDA SANITARIA , RISCALDAMENTO E RAFFRESCAMENTO

LinkedIn
YouTube

IL CONDOMINIO

Edificio signorile ubicato a Roma in zona Colosseo composto da 14 appartamenti su 5 livelli. Impianto realizzato in regime di Superbonus.

L’IMPIANTO TERMICO

L’impianto è dedicato alla fornitura di ACS, riscaldamento e raffrescamento con 6 Pompe di calore idroniche con potenza termica di 16 kW ciascuna.

Le pompe di calore sono posizionate sul piano di copertura dell’edificio.

Tre pompe di calore sono dedicate sia alla fornitura di ACS e sia all’impianto termico. Le altre tre sono dedicate esclusivamente all’impianto termico.

Le sei pompe di calore sono gestite da altrettanti terminali di “Comando remoto cablato” collocati all’interno del quadro elettrico. Questi terminali attraverso il protocollo Modbus si collegano alla Centralina con gateway integrato Termogea Smart Hub, per il monitoraggio remoto delle pompe di calore.

Ad un livello sottostante la copertura si trova il locale tecnico dove sono presenti 2 bollitori in accumulo di acqua calda da 800 litri ciascuno e il volano termico da 800 litri.

Dal locale tecnico le tubazioni scendono attraverso il vano scala fino al piano terra, servendo tutti gli appartamenti.

SISTEMA DI DISTRIBUZIONE MISTO FAN COIL, FAN COIL CANALIZZATO E RADIANTE

Per il raffrescamento e il riscaldamento la maggior parte degli appartamenti sono dotati di fan coil a incasso soffitto/parete e fan coil a parete alta. Per sei appartamenti è stato adottato un impianto fan coil canalizzato in controssoffitto.

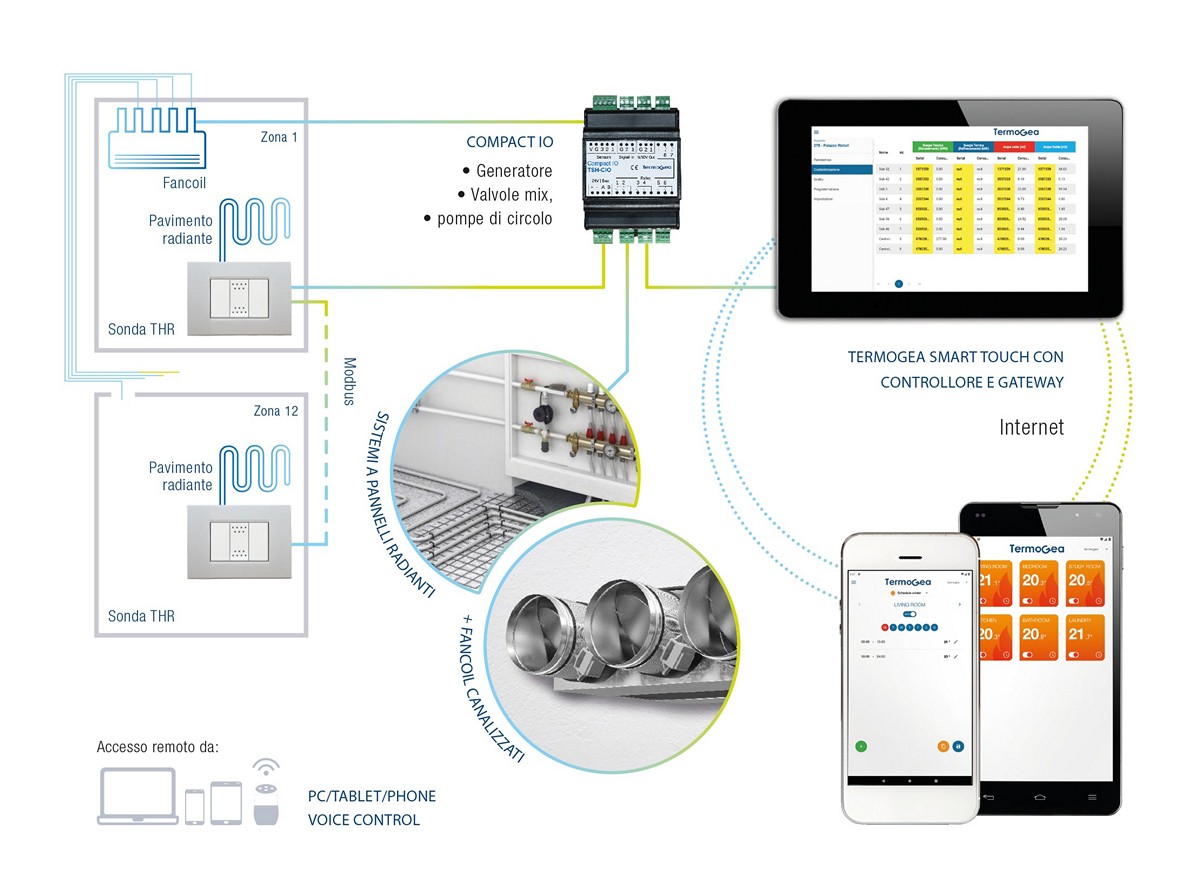

Nell’appartamento del proprietario della struttura sono stati usati diversi sistemi di distribuzione, fan coil per il raffrescamento, pavimento radiante per il riscaldamento, soffitto radiante per il riscaldamento del bagno.

TERMOREGOLAZIONE E CONTABILIZZAZIONE DEI CONSUMI IN CLOUD

La gestione dell’impianto si basa sulla piattaforma Cloud Telegea. Questa piattafoema è articolata su tre Moduli interconnesi fra loro. L’APP IoS & Android per il controllo multizona da smartphone dell’impianto, l’insieme delle componenti hardware e la piattaforma web TELEGEA.

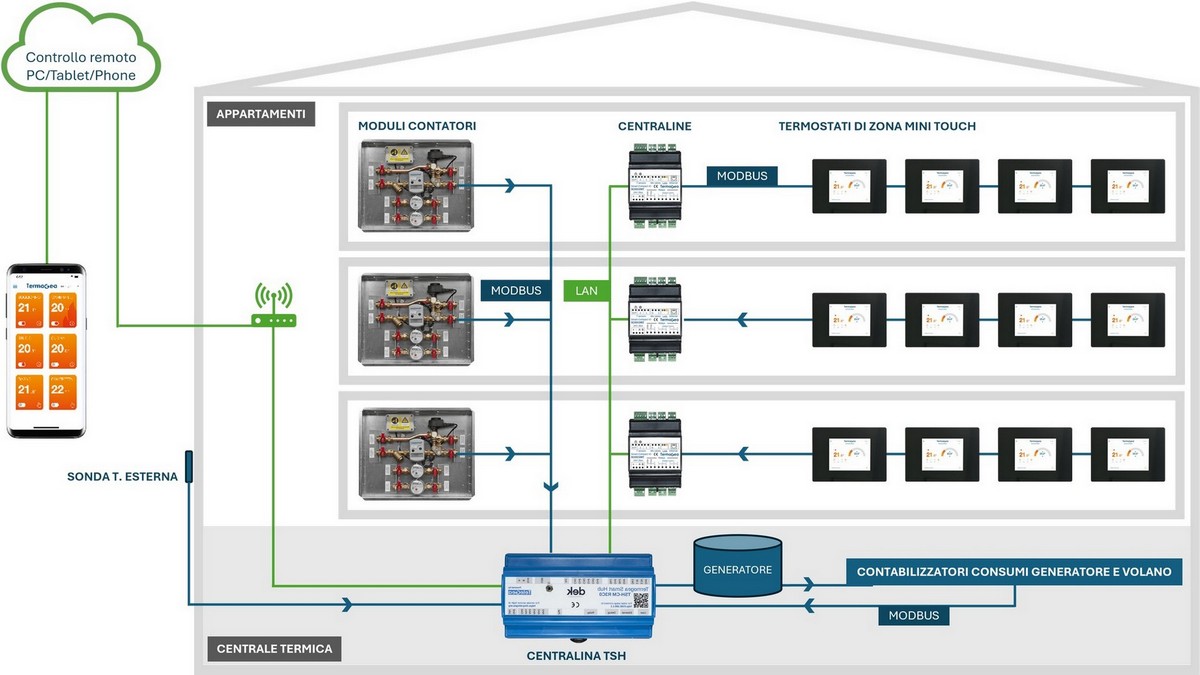

Modulo di contabilizzazione dei consumi idrici e termici con gateway integrato.

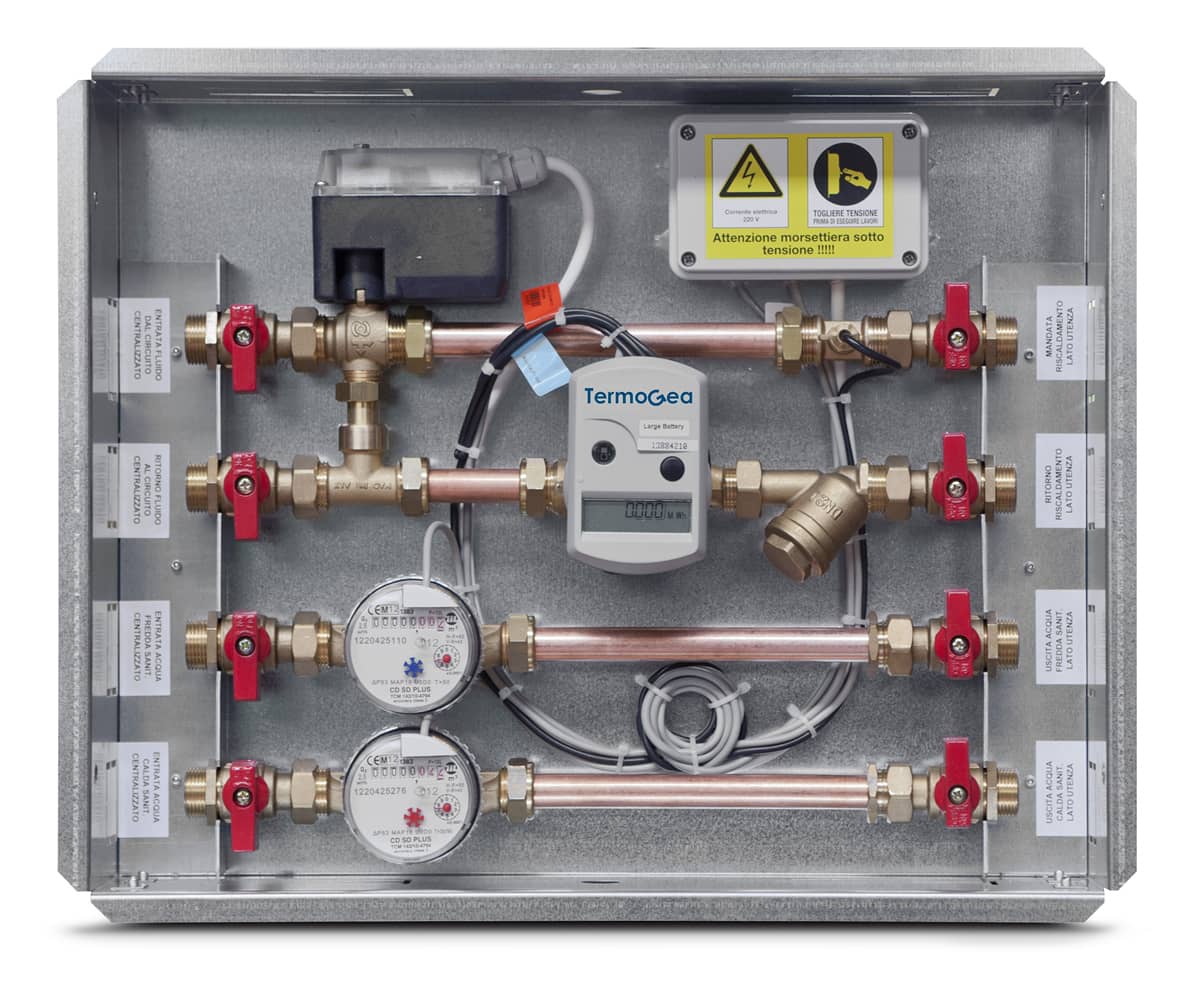

Modulo idraulico per la contabilizzazione dei consumi.

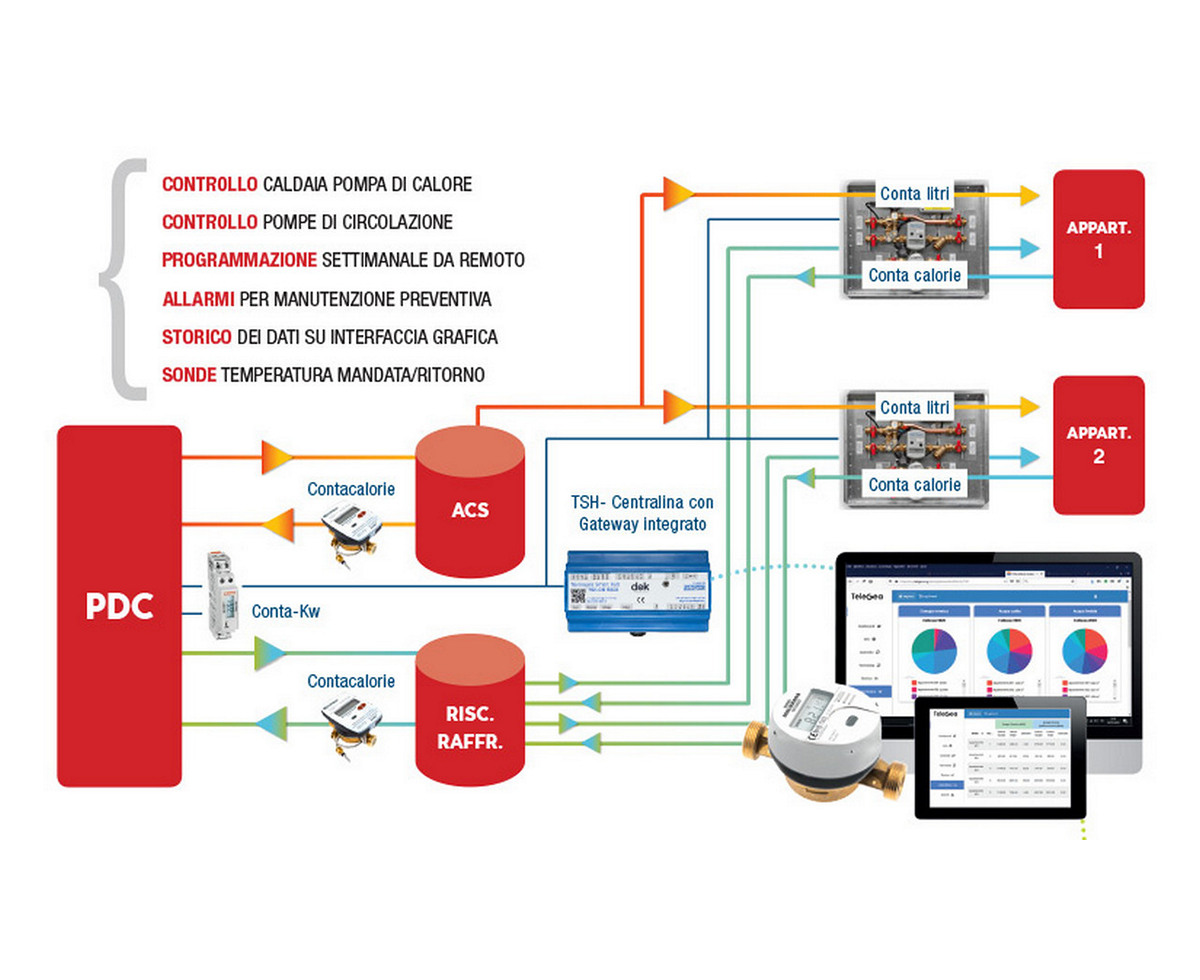

Sistema per la contabilizzazione dei consumi.

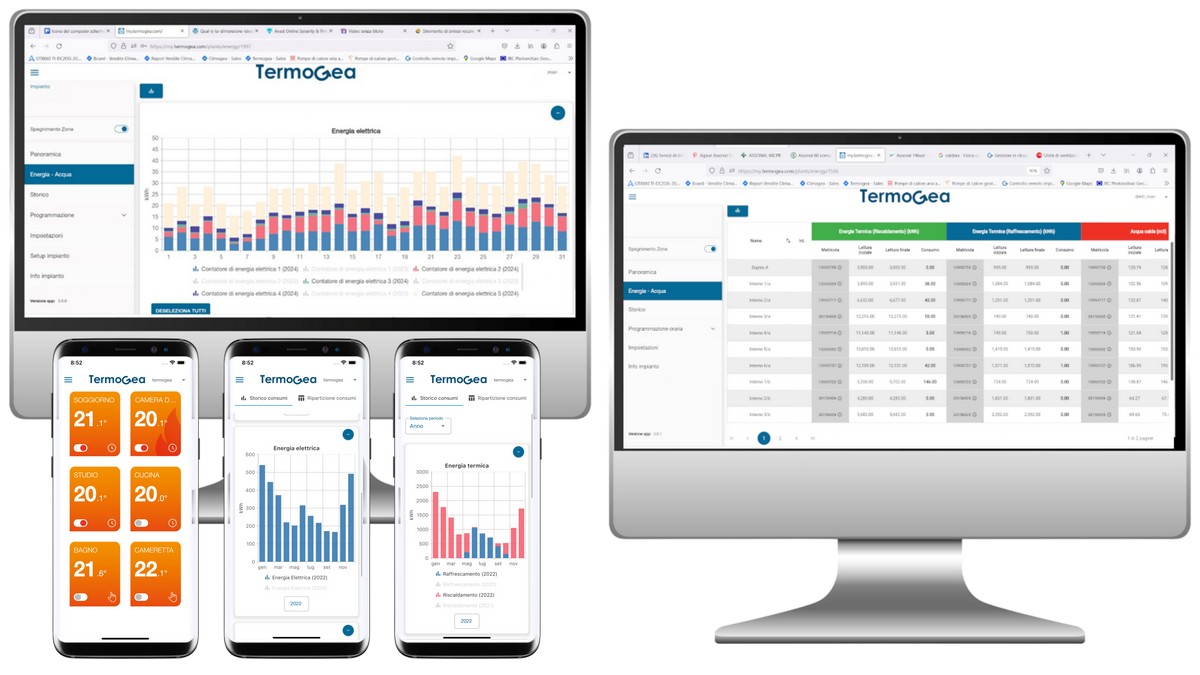

Sistema per la contabilizzazione remota dei consumi.

CONTABILIZZAZIONE DEI CONSUMI IN CLOUD

Gli attacchi idraulici in corrispondenza di ogni appartamento sono muniti di un modulo di contabilizzazione dei consumi per l’acqua calda sanitaria e per l’impianto termico di riscaldamento e raffrescamento.

Il modulo comprende pertanto un contalitri per ACS/Acqua fredda e un conta energia termica per il riscaldamento e il raffrescamento.

Contalitri e Conta energia sono dotati di interfaccia Modbus per poter connettersi alla Centralina con gateway integrato Termogea Smart Hub. La Centralina comunicherà i dati  alla nostra piattaforma web Telegea. In questo modo è quindi possibile seguire la contabilizzazione dei consumi da remoto via web.

CONTROLLO REMOTO DELLA CENTRALE TERMICA E DEGLI APPARTAMENTI

MONITORAGGIO REMOTO DELLE POMPE DI CALORE, BOLLITORI E VOLANO TERMICO

Le sei pompe di calore utilizzate per questo impianto sono gestite da altrettanti terminali di “Comando remoto cablato” che attraverso protocollo Mobus si collegano alla Centralina Termogea Smart Hub (TSH) che trasmette i dati alla Piattaforma in cloud Telegea.
Collegandoci via web alla Piattaforma Telegea possiamo monitorare da remoto il corretto funzionamento delle pompe di calore, le temperature dei bollitori e le temperature del volano termico.

La gestione delle zone climatiche di ogni appartamento avviene attraverso i pannelli touch screen Termogea Smart Touch (TST) multizona con gateway integrato e tramite l’app per IoS & Android Termogea App.

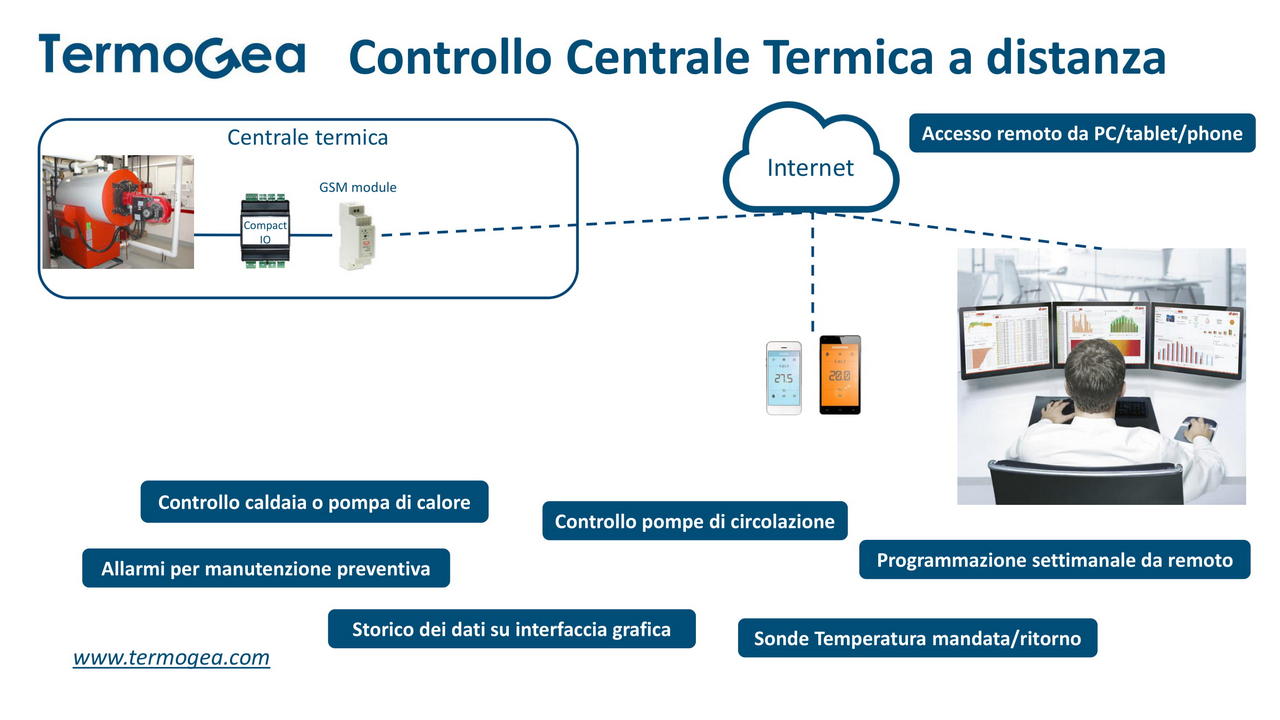

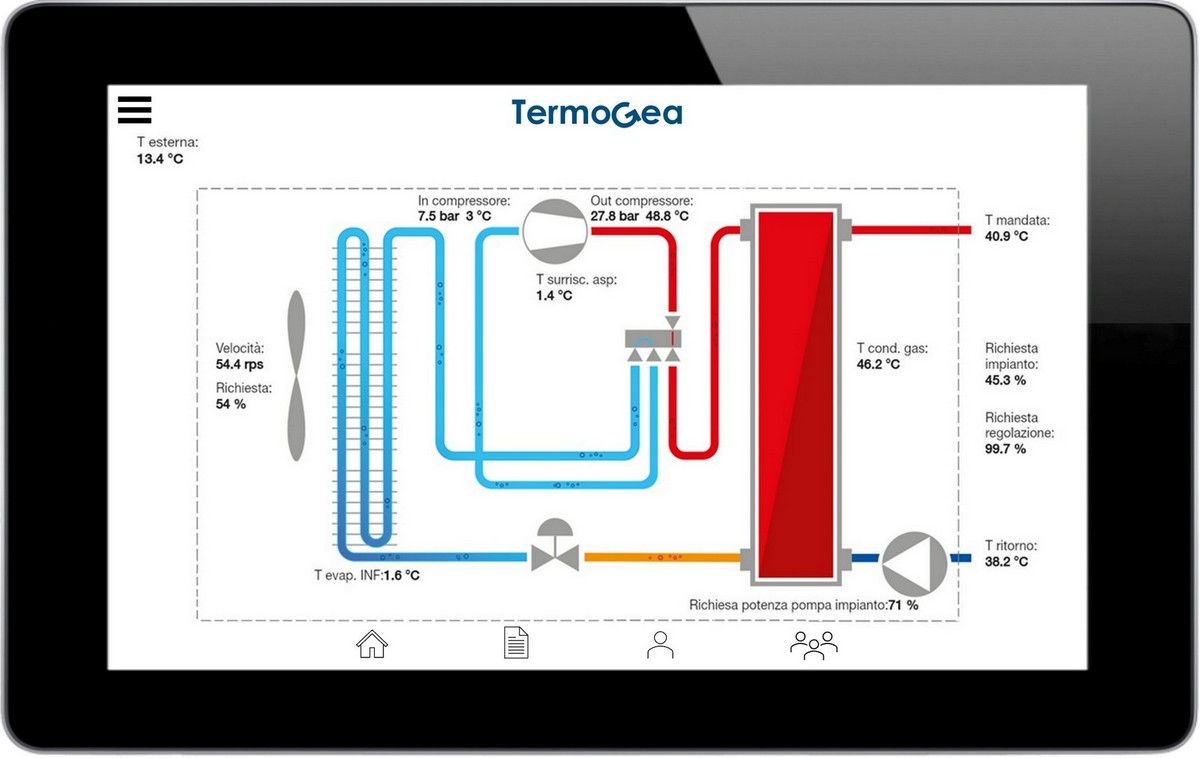

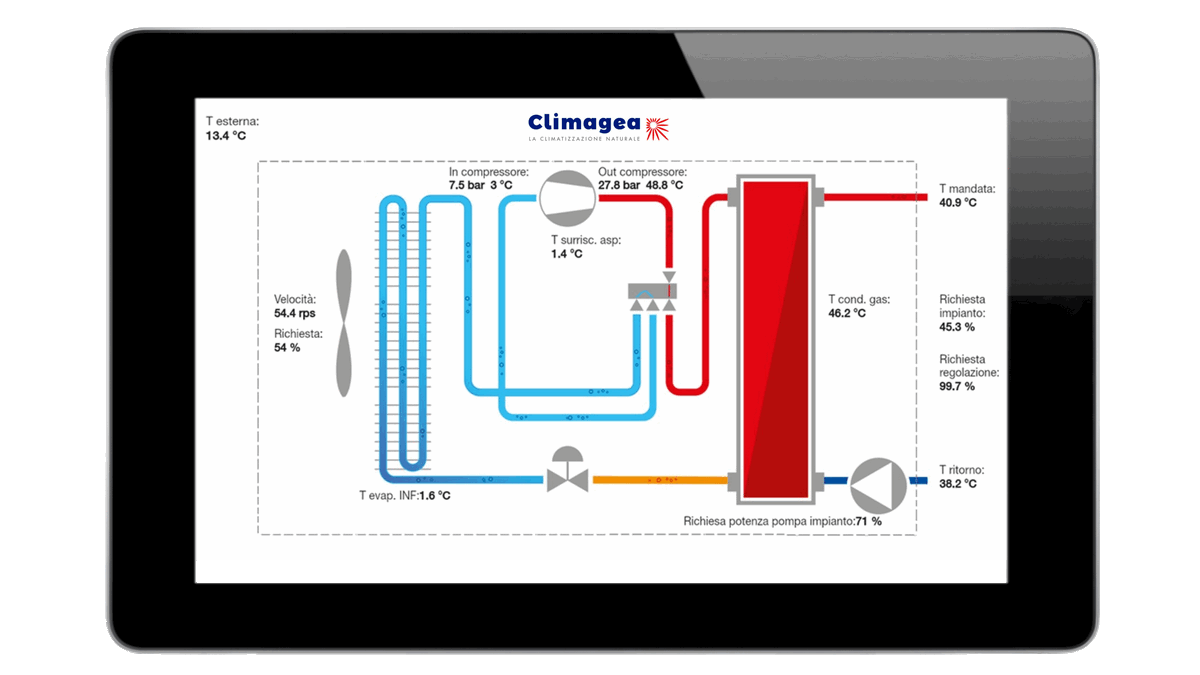

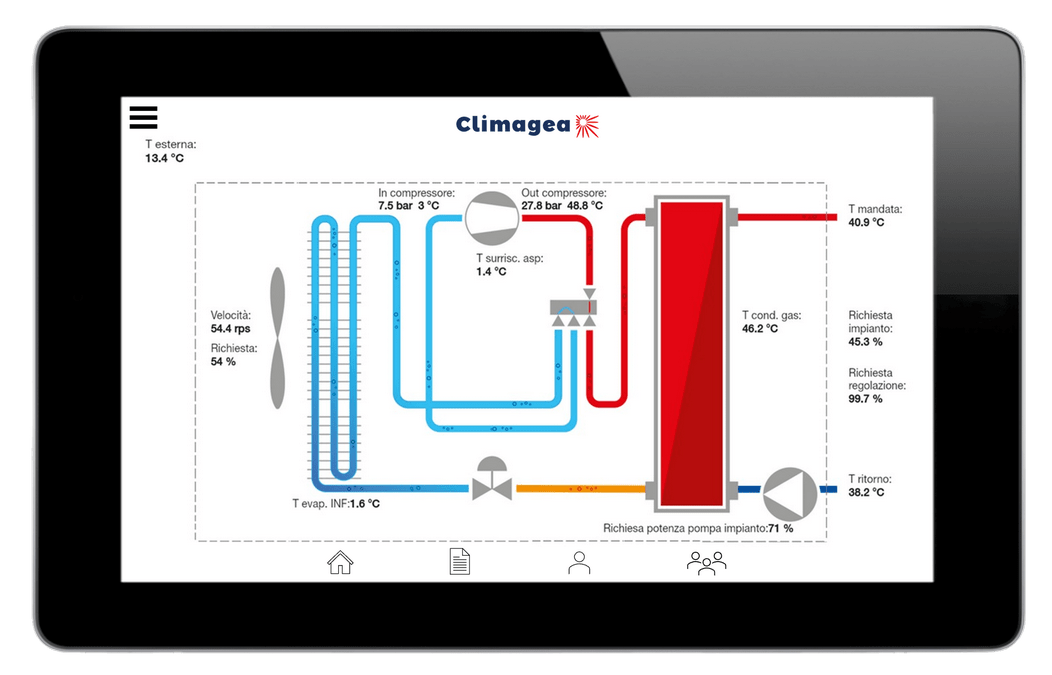

Controllo remoto della centrale termica.

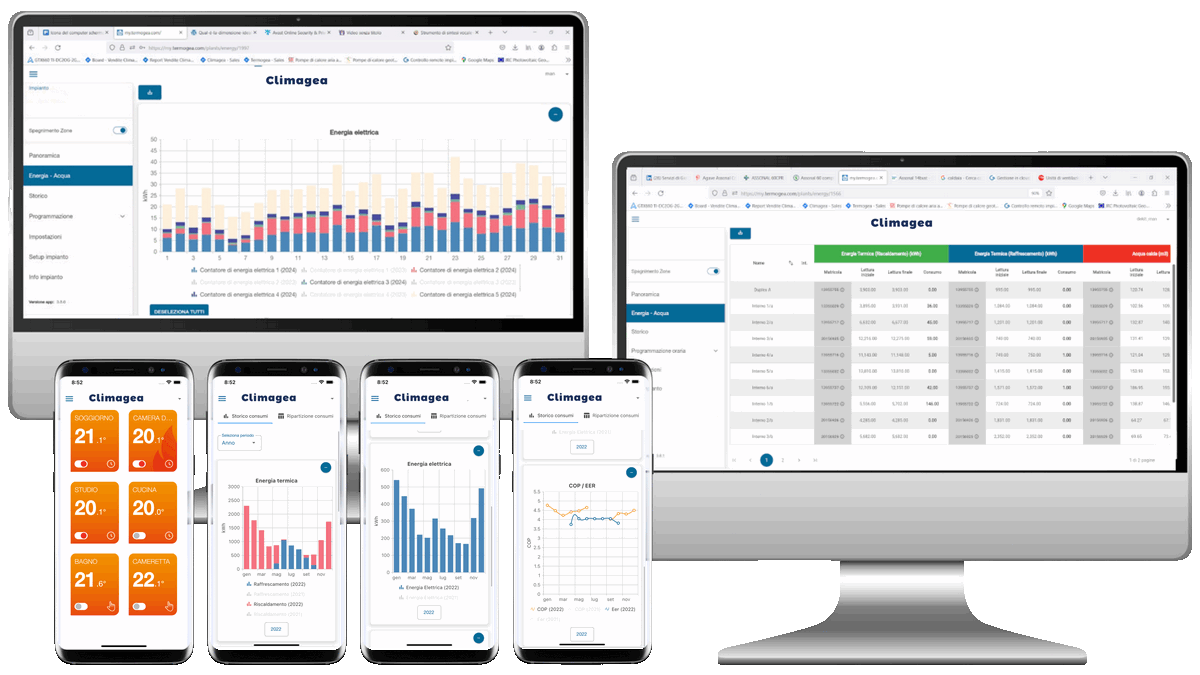

Supervisione remota impianto termico centralizzato.

App Termogea per la termoregolazione remota.

GESTIONE DELL’IMPIANTO

BUILDING AUTOMATION PER L’INTEGRAZIONE DEL SISTEMA POMPA DI CALORE, FAN COIL E IMPIANTO RADIANTE

La building automation Termogea utilizza sistemi di termoregolazione evoluta e di contabilizzazione dell’energia per la gestione integrata degli impianti termici.
Attraverso la piattaforma web Telegea e l’App Termogea per IoS & Android è possibile utilizzare da remoto questi sistemi per la termoregolazione, il controllo, la manutenzione predittiva e la contabilizzazione dell’energia.

Prova la nostra piattaforma TELEGEA con le seguenti credenziali.

user: demo
password: demo

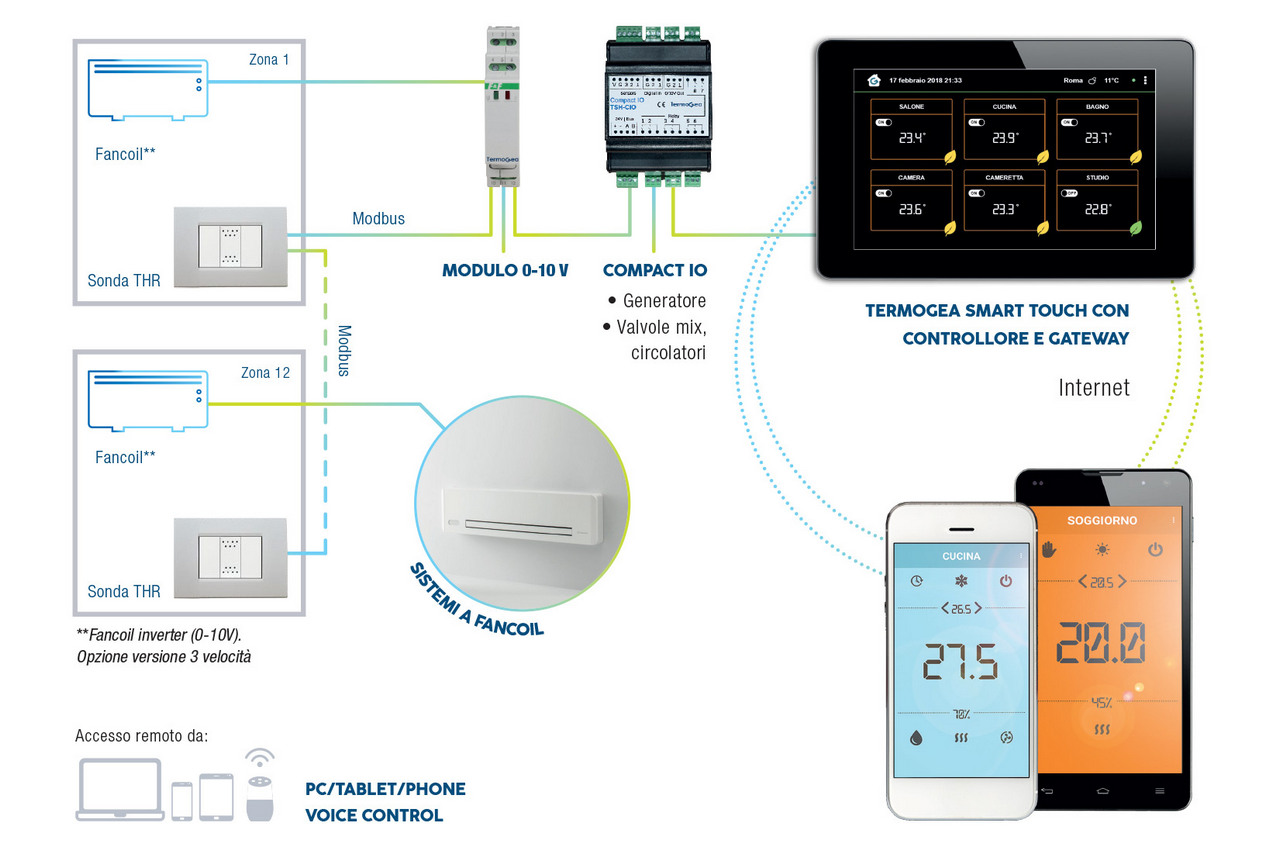

Sistema di termoregolazione per impianto fan coil.

Sistema di termoregolazione per impianto fan coil.

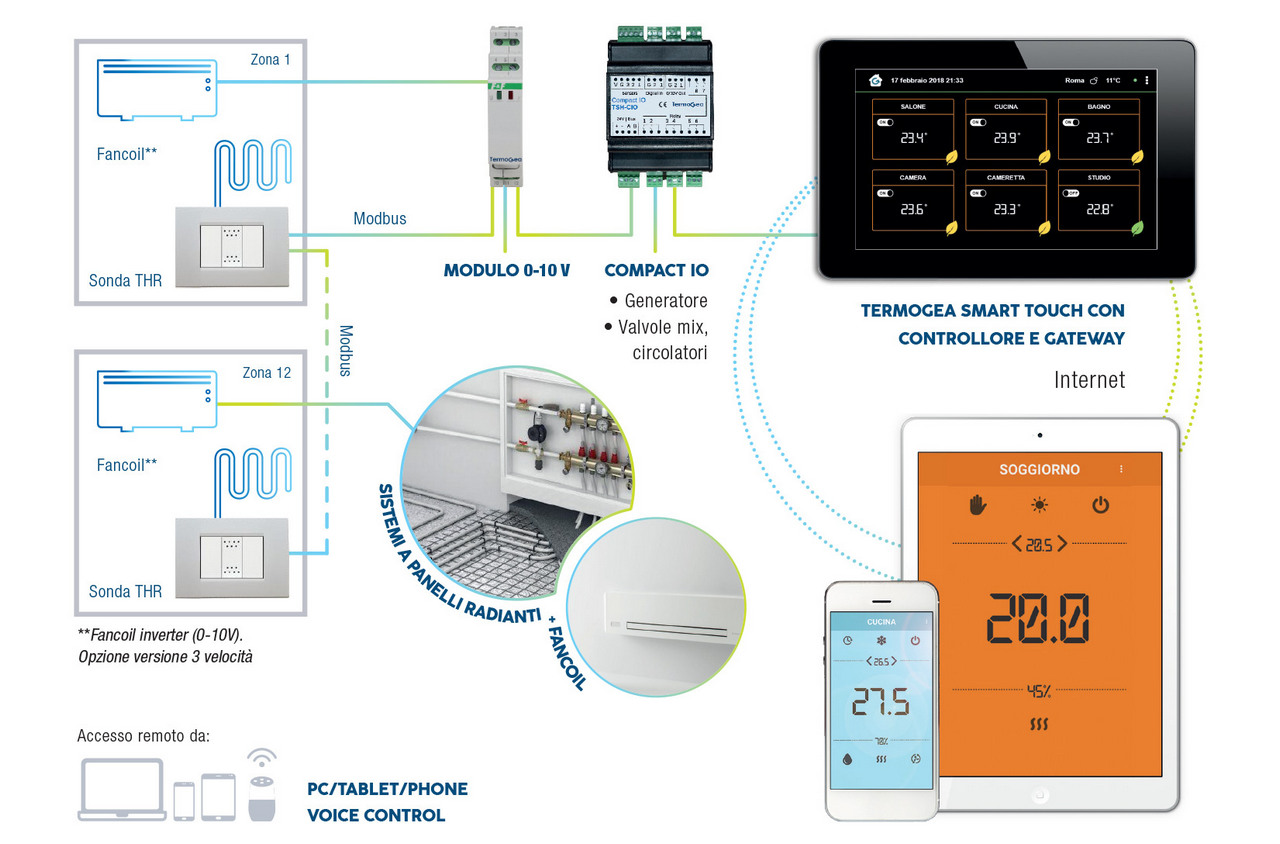

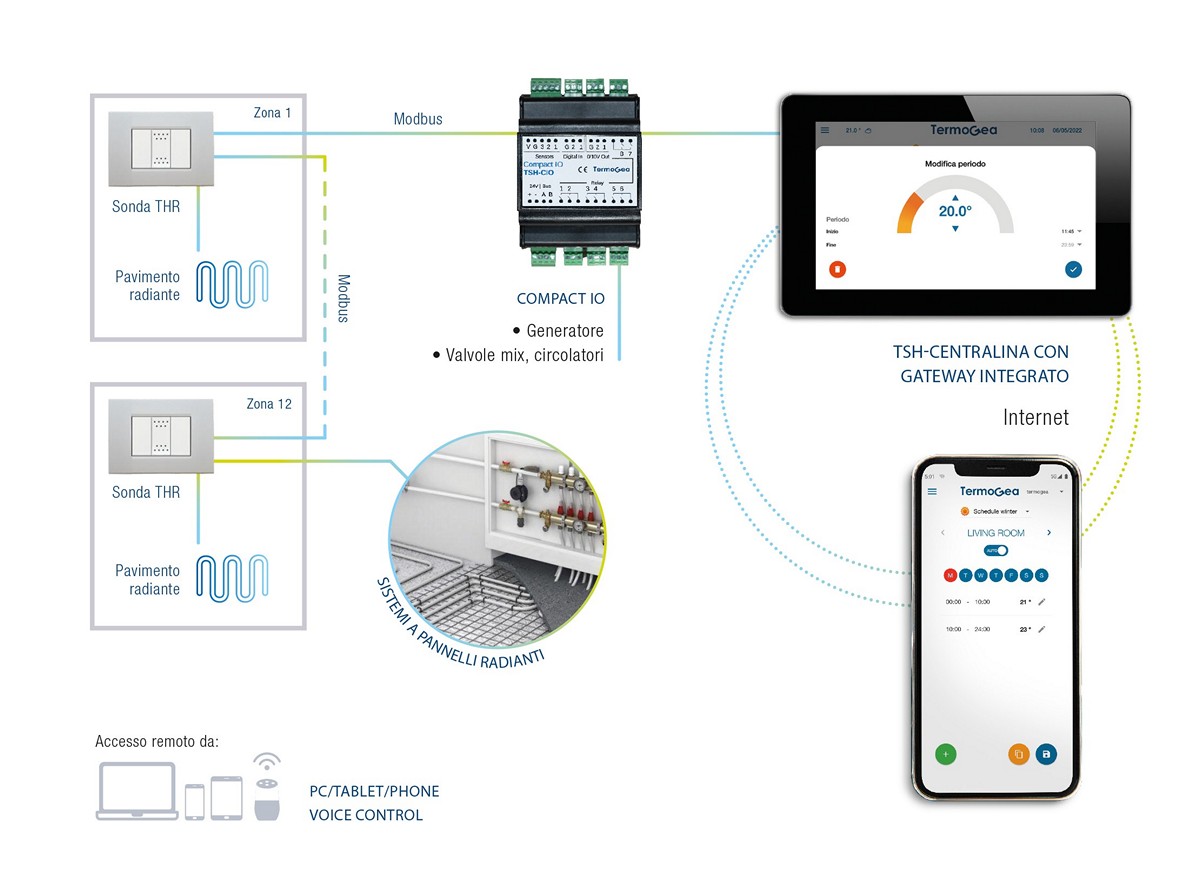

Sistema di termoregolazione per impianto misto radiante e fan coil.

Sistema di termoregolazione per impianto misto.

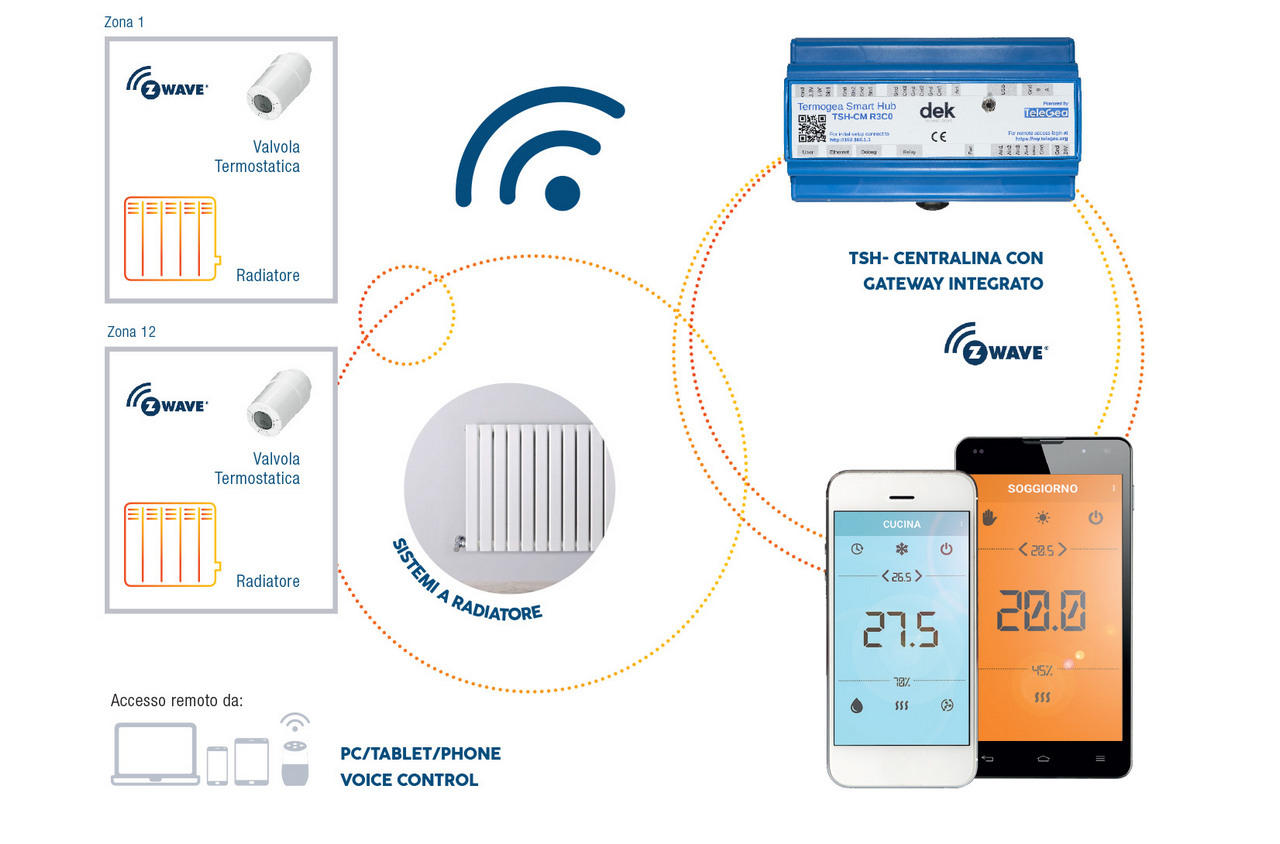

Sistema di termoregolazione evoluta per radiatori con valvole termostatiche wireless.

Sistema di termoregolazione per impianto wireless.

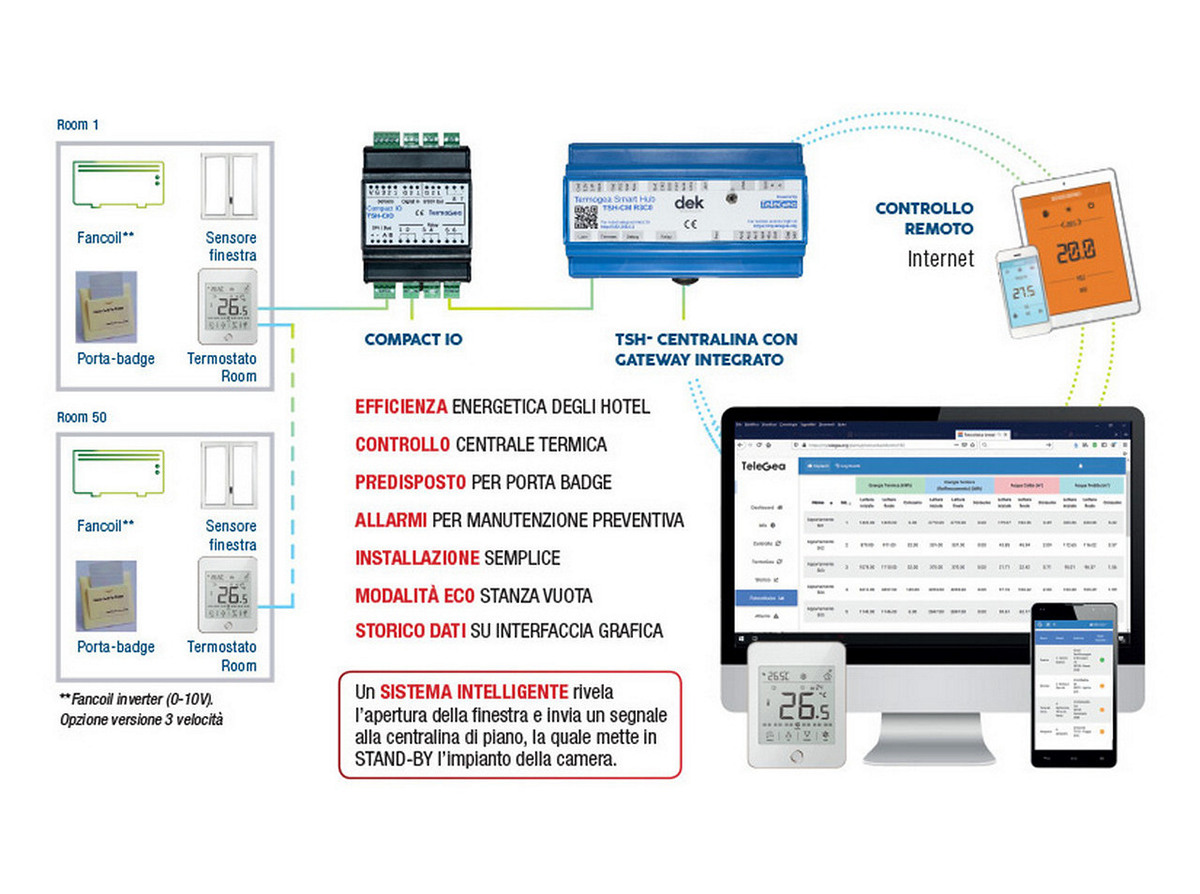

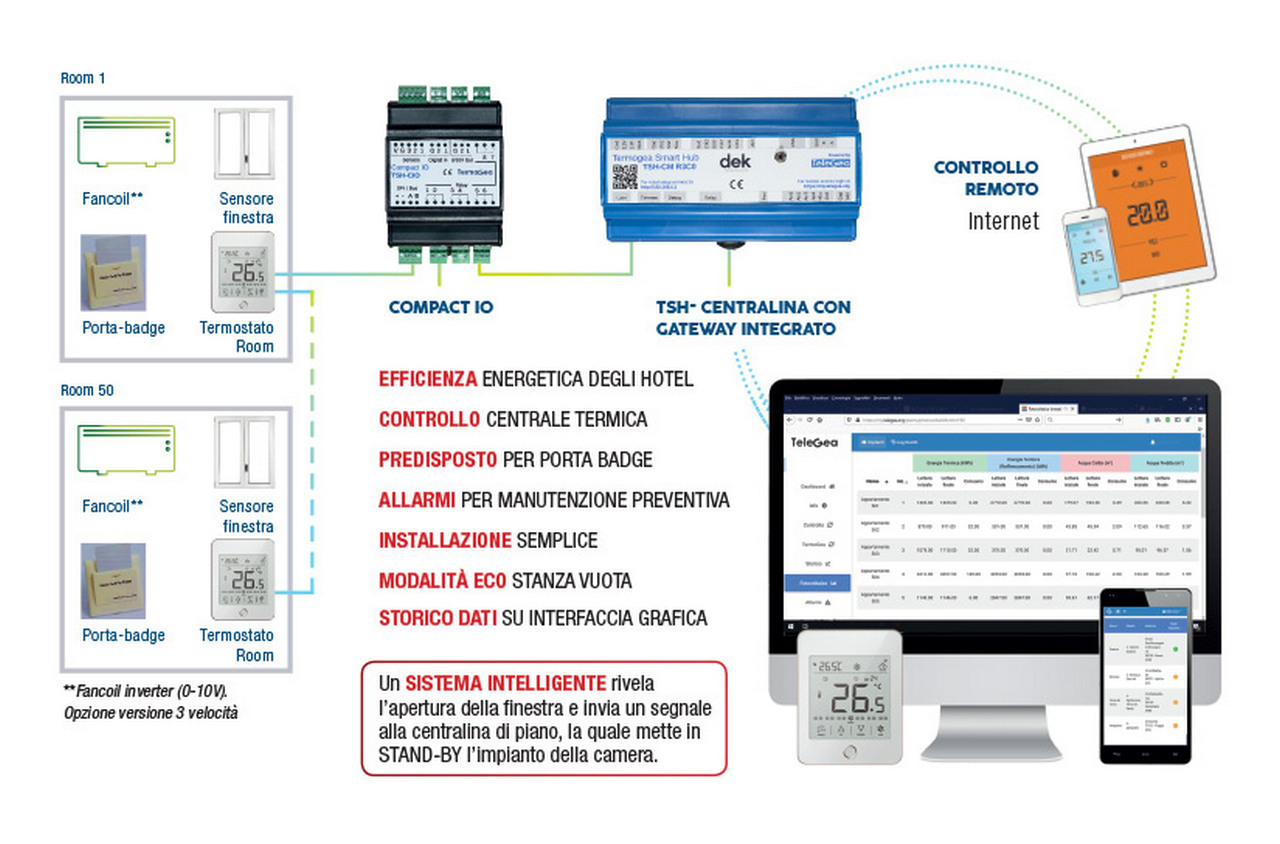

Sistema di supervisione remota per impianto termico centralizzato.

Sistema di supervisione per impianto centralizzato.
